AD9683是一款14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

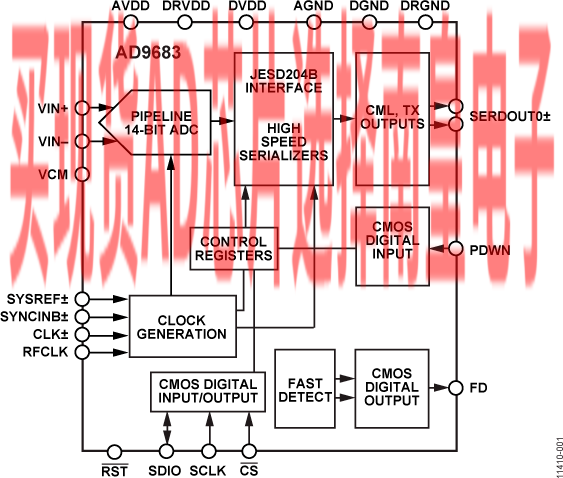

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

ADC输出数据直接送至JESD204B串行输出通道。这些输出设置为CML电平。数据可以通过通道以最高采样速率250 MSPS发送，得到5 Gbps的通道速率。器件提供同步输入（SYNCINB±和SYSREF±）。

需要时，灵活的掉电选项可以明显降低功耗。通过专用快速检测引脚支持可编程超量程电平检测。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

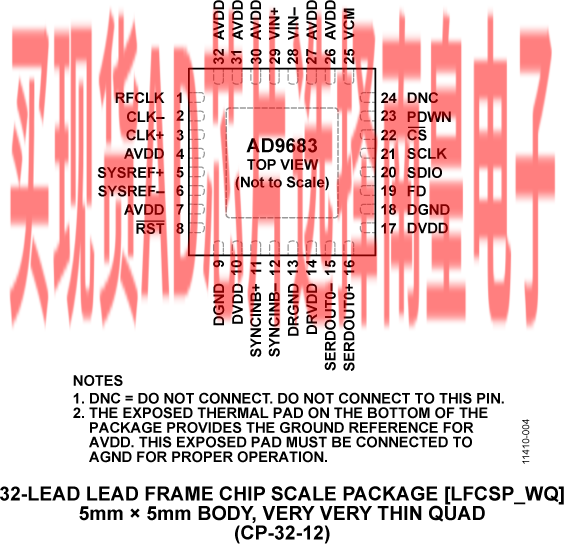

AD9683采用32引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色

集成14位、170 MSPS/250 MSPS ADC。

可配置的JESD204B输出模块支持最高5 Gbps的通道速率。

片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。

支持可选RF时钟输入以简化系统板设计。

取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

采用1.8 V单电源供电。

标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、掉电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  TD-SCDMA、WiMAX、WCDMA、CDMA2000、GSM、EDGE、LTE
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器
• 智能天线系统
• 电子测试与测量设备
• 雷达接收机
• COMSEC无线电架构
• IED检测/干扰系统
• 通用软件无线电
• 宽带数据应用
• 超声设备

• JESD204B Subclass 0或Subclass 1编码串行数字输出
• 信噪比(SNR)：70.6 dBFS（185 MHz AIN，250 MSPS）
• 无杂散动态范围(SFDR)：88 dBc（185 MHz AIN，250 MSPS）
• 总功耗：
  434 mW (250 MSPS)
• 1.8 V电源电压
• 1至8整数输入时钟分频器

• 采样速率最高达250 MSPS
• 中频采样频率最高达400 MHz
• 模数转换器(ADC)内置基准电压源
• 灵活的模拟输入范围
  -- 1.4 V p-p至2.0 V p-p
  （标称值1.75 V p-p）
• ADC时钟占空比稳定器(DCS)
• 串行端口控制
• 节能的掉电模式

AD9683BCPZ-170，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：54.2（100-499个）；46.08（1000+个）

AD9683BCPZ-250，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：98.33（100-499个）；83.58（1000+个）

AD9683BCPZRL7-170，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：54.2（100-499个）；46.08（1000+个）

AD9683BCPZRL7-250，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：98.33（100-499个）；83.58（1000+个）

EVAL-AD9683：AD9683评估板

本页提供评估AD9683的评估板订购信息。
