AD9680是一款双通道、14位、1 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达2 GHz的宽带模拟信号采样。 AD9680针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

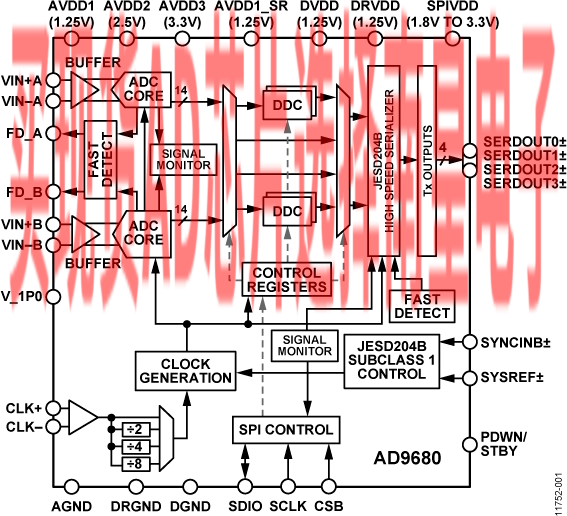

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入信号。各ADC数据输出内部连接到两个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：12位频率转换器(NCO)以及四个半带抽取滤波器。默认会旁路DDC。

除了DDC模块，AD9680还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9680具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V 至3.3 V三线式SPI进行编程。

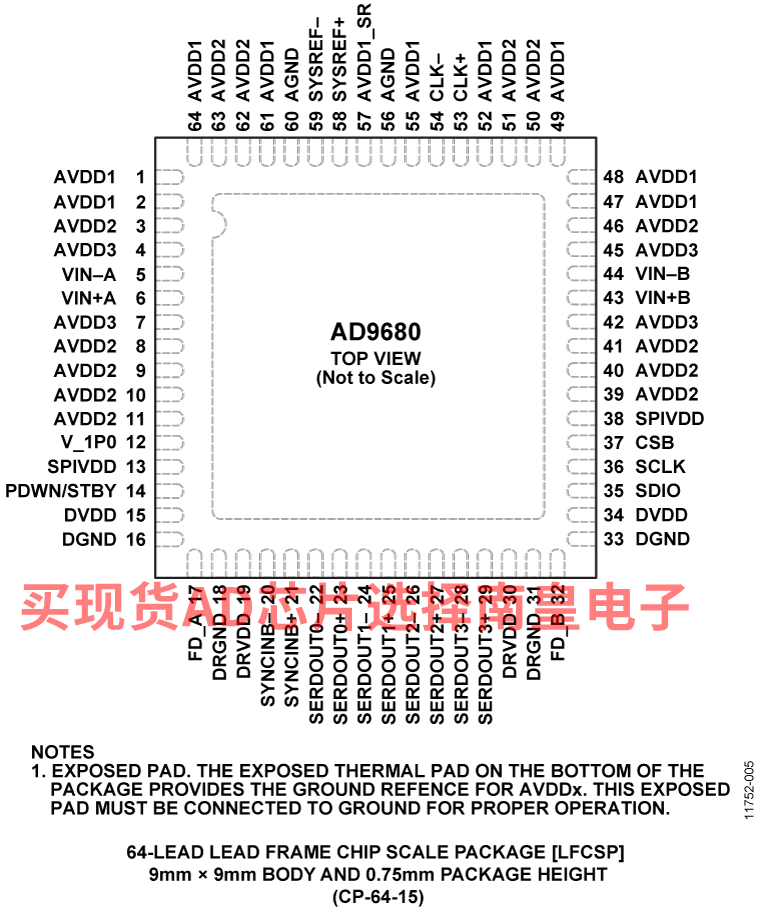

AD9680采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。

产品聚焦

较宽的全功率带宽，支持高达2 GHz的IF信号采样。

提供可编程输入端的缓冲输入，简化了滤波器设计和实施。

四个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。

灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。

可编程快速超量程检测。

9mm x 9mm 64引脚LFCSP封装

应用

• 通信
• 分集多频段、多模数字接收器
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 通用软件无线电
• 超宽带卫星接收器
• 仪器仪表
• 雷达
• 信号情报(SIGINT)
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器

• JESD204B（子类1）编码串行数字输出
• 1 GSPS时每通道总功耗：1.65 W（默认设置）
• SFDR = 85 dBFS (340 MHz)，80 dBFS (1 GHz)
• SNR = 65.3 dBFS（340 MHz，AIN = −1.0 dBFS）；60.5 dBFS（1 GHz，AIN = -1.0 dBFS）
• ENOB = 10.8 位(10 MHz)
• DNL = ±0.5 LSB
• INL = ±2.5 LSB
• 噪声密度 = -154 dBFS/Hz (1 GSPS)
• 直流电源：1.25 V、2.5 V和3.3 V
• 无失码
• ADC内部基准电压源
• 灵活的输入范围
• AD9680-1000： 1.46 V p-p至1.94 V p-p（标称值1.70 V p-p）
• AD9680-500： 1.46 V p-p至2.06 V p-p（标称值2.06 V p-p）

• 可编程端接阻抗
• 400 Ω、200 Ω、100 Ω和50 Ω差分
• 2 GHz可用模拟输入全功率带宽
• 95 dB通道隔离/串扰
• 幅度检测位支持实现高效AGC
• 每通道2个集成式宽带数字处理器
• 12位NCO，最多4个级联半带滤波器
• 差分时钟输入
• 整数时钟分频值：1、2、4或8
• 灵活的JESD204B通道配置
• 小信号扰动

AD9680BCPZ-1000，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：825（100-499个）；701.26（1000+个）

AD9680BCPZ-1250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：978（100-499个）；831.3（1000+个）

AD9680BCPZ-500，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：384（100-499个）；326.40（1000+个）

AD9680BCPZ-820，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：522（100-499个）；443.7（1000+个）

AD9680BCPZRL7-1000，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：825（100-499个）；701.26（1000+个）

AD9680BCPZRL7-1250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：978（100-499个）；831.3（1000+个）

AD9680BCPZRL7-500，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：384（100-499个）；326.40（1000+个）

AD9680BCPZRL7-820，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：522（100-499个）；443.7（1000+个）

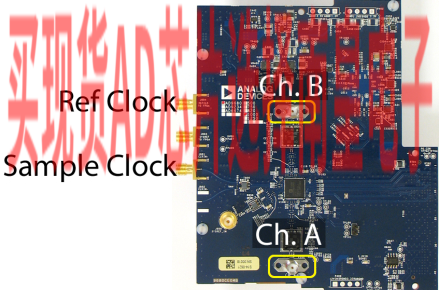

EVAL-AD9680：AD9680/AD9234/AD9690评估板

AD9680-1000EBZ/AD9234-1000EBZ/AD9690-1000EBZ评估板用于评估AD9680-100014位、1000MSPS JESD204B、双通道模数转换器/AD9234-100014位、1000 MSPS JESD204B、双通道模数转换器/AD9690-100014位、500 MSPS、1 GSPS JESD204B模数转换器。 本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。 它设计为可直接与ADS7-V2EBZ数据捕捉卡进行接口，允许用户下载捕捉的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。 同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9680/AD9234/AD9690的SPI可编程功能。用户指南wiki提供用于配置器件进行实验室性能评估的文档和说明。

AD9680/AD9234/AD9690数据手册提供了更多有关器件配置和性能的信息，在使用该评估板时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

设备要求

模拟信号源和抗混叠滤波器 采样时钟源 用于FPGA接收器的基准时钟源 运行Windows 7、XP或Vista的PC 建议使用USB 2.0端口（兼容USB 1.1） AD9680-1000EBZ评估板 ADS7-V2EBZ基于FPGA的数据采集套件
