AD9670支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)以及用于处理数据和降低带宽的数字解调器和抽取器。

每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。

各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串口（SPI）输入的用户自定义测试码。

应用

• 医疗成像/超声
• 无损测试(NDT)

• 8通道LNA、VGA、抗混叠滤波器、ADC与数字解调器/抽取滤波器
  • 时间增益补偿(TGC)模式：每通道150 mW (40 MSPS) 连续波(CW)模式：每通道62.5 mW；省电模式：<30 mW
  • 10 mm × 10 mm、144-ball CSP_BGA封装
• TGC通道，折合到输入端噪声电压： 0.82 nV/√Hz（最大增益）
• 灵活的省电模式
• 可从低功耗待机模式快速恢复：<2 μs
• 低噪声前置放大器(LNA)
  • 输入噪声电压： 0.78 nV/√Hz，增益= 21.6 dB
  • 可编程增益： 15.6 dB/17.9 dB/21.6 dB
  • 0.1 dB输入压缩点： 1.00 V p-p/0.75 V p-p/0.45 V p-p
  • 灵活的有源输入阻抗匹配
  欲了解更多特性，请参考数据手册

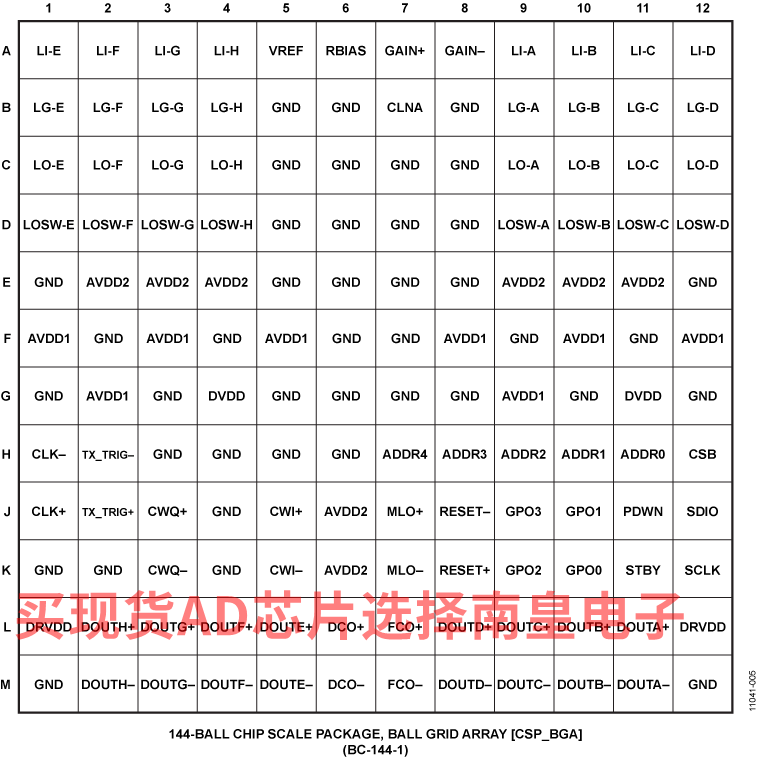

AD9670BBCZ，封装：144-Ball CSPBGA (10mm x 10mm x 1.4mm)，包装形式及数量：托盘，184，工作温度：0 to 85C，AD官网报价：97.4（100-499个）；82.8（1000+个）

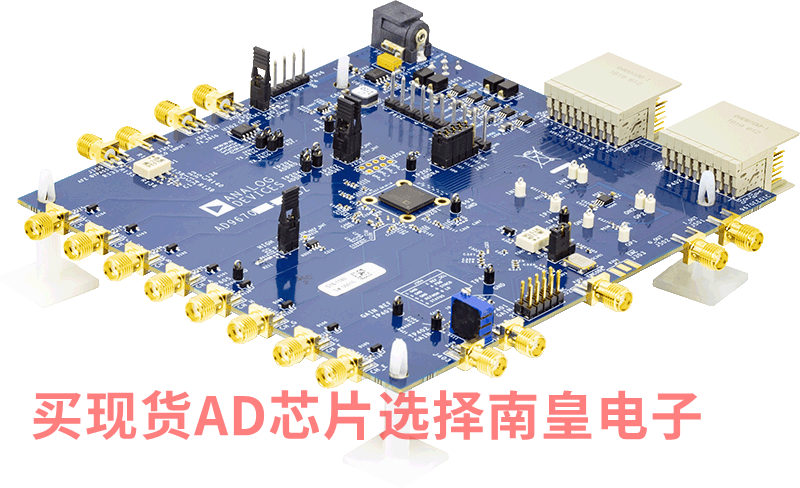

EVAL-AD9670：AD9670评估板

本页提供评估AD9670的评估板订购信息。
