AD9656是一款4通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

AD9656采用符合RoHS标准的56引脚LFCSP封装。

额定温度范围为-40°C至+85°C工业温度范围。

产品特色

尺寸小巧。一个小型8 mm x 8 mm封装中集成4个ADC。

片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应的JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生

可配置的JESD204B输出模块支持每通道最高6.4 Gbps的采样速率。

JESD204B输出模块支持1/2/4通道配置

低功耗：2通道、125 MSPS时每通道功耗为198 mW。

SPI控制提供丰富灵活的特性，可满足各种特定系统的需求

应用

• 医疗成像
• 高速成像
• 正交无线电接收机
• 分集无线电接收机
• 便携式测试设备

• 信噪比(SNR)：79.9 dBFS（16 MHz，VREF = 1.4 V）
• 信噪比(SNR)：78.1 dBFS（64 MHz，VREF = 1.4 V）
• 无杂散动态范围(SFDR)：86 dBc（至奈奎斯特频率，VREF= 1.4 V）
• JESD204B Subclass 1编码串行数字输出
• 灵活的模拟输入范围：2.0 V p-p至2.8 V p-p

• 1.8 V电源供电
• 低功耗： 125 MSPS、2通道时每通道功耗为197 mW
• 差分非线性(DNL) = ±0.6 LSB (VREF = 1.4 V)
  积分非线性(INL) = ±4.5 LSB (VREF = 1.4 V)
• 650 MHz全功率模拟输入带宽
• 串行端口控制
  全芯片及单一通道省电模式
  生成内置及用户自定义数字测试码
  多芯片同步和时钟分频器
  待机模式

AD9656BCPZ-125，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：364.62（100-499个）；309.92（1000+个）

AD9656BCPZRL7-125，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：364.62（100-499个）；309.92（1000+个）

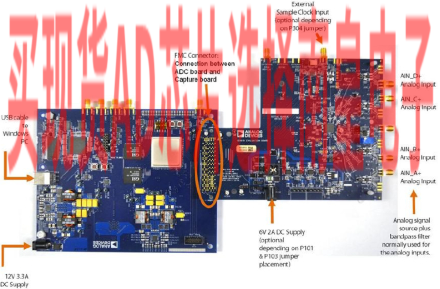

EVAL-AD9656：AD9656 评估板

AD9656EBZ评估板用于评估AD9656四通道16位ADC。本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALEZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，可让用户下载捕获的数据，并使用对用户友好的图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9656的SPI可编程功能。

AD9656数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在“高速ADC评估板”页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com
