AD9652是一款双通道、16位、采样速率最高达310 MSPS的模数转换器(ADC)。 它用于支持高要求、高速度信号处理应用，该应用需要在宽输入频率范围（最高达465 MHz）具有出色的动态范围。 其出色的低本底噪声(-157.6 dBFS)和大信号无杂散动态范围(SFDR)性能（超过85 dBFS，典型值）可在大信号存在的情况下解析低电平信号。

这款双通道ADC内核采用多级、流水线架构，并集成了输出纠错逻辑。 高性能片内缓冲器和内部基准电压源简化了外部驱动电路接口，同时保持ADC的出色性能。

AD9652可支持最高达1.24 GHz的输入时钟频率，其采用1、2、4和8整数时钟分频器来生成ADC采样时钟。 提供占空比稳定器来补偿ADC时钟占空比的波动。 来自每个ADC的16位输出数据（带超量程位）与双数据速率(DDR)时钟在单独的LVDS输出端口交错。 设置与控制编程利用三线式SPI兼容型串行接口来完成。

AD9652采用144引脚CSP_BGA封装，额定温度范围为?40 ℃至+85 ℃工业温度范围。该产品受正在申请中的美国专利保护。

产品特色

集成双通道、16位310 MSPS ADC。

片内缓冲器简化ADC驱动器接口。

采用3.3 V和1.8 V电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。

取得专利的差分输入在最高至485 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

SYNC输入可在多个设备之间实现同步。

三线式、3.3 V或1.8 V SPI端口，用于寄存器编程和回读。

应用

• 军用雷达和通信
• 多模式数字接收机（3G或4G）
• 测试和仪器仪表
• 智能天线系统

• 高动态范围
  -SNR = 75.0 dBFS（70 MHz，AIN = −1 dBFS）
  -SFDR = 87 dBc（70 MHz，AIN = −1 dBFS）
  -欲了解更多特性，请参考数据手册
• 出色的IF采样性能
  -SNR = 73.7 dBFS（170 MHz，AIN = −1 dBFS）
  -SFDR = 85 dBc（170 MHz，AIN = −1 dBFS）
  -全功率带宽为465 MHz
• 片内3.3 V缓冲器
  -可编程输入范围为2 V p-p至2.5 V p-p（默认值）

• 差分时钟输入接收机，带1、2、4和8整数输入（时钟分频器输入最高可达1.24 GHz）
• 内部ADC时钟占空比稳定器
• SYNC输入允许多芯片同步
• 总功耗：
  2.16 W
  -3.3 V和1.8 V 电源电压
• DDR LVDS（ANSI-644电平）输出
• 串行端口控制
• 节能的掉电模式

AD9652BBCZ-310，封装：144-Ball CSPBGA (10mm x 10mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：326.46（100-499个）；277.5（1000+个）

AD9652BBCZRL7-310，封装：144-Ball CSPBGA (10mm x 10mm)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：326.46（100-499个）；277.5（1000+个）

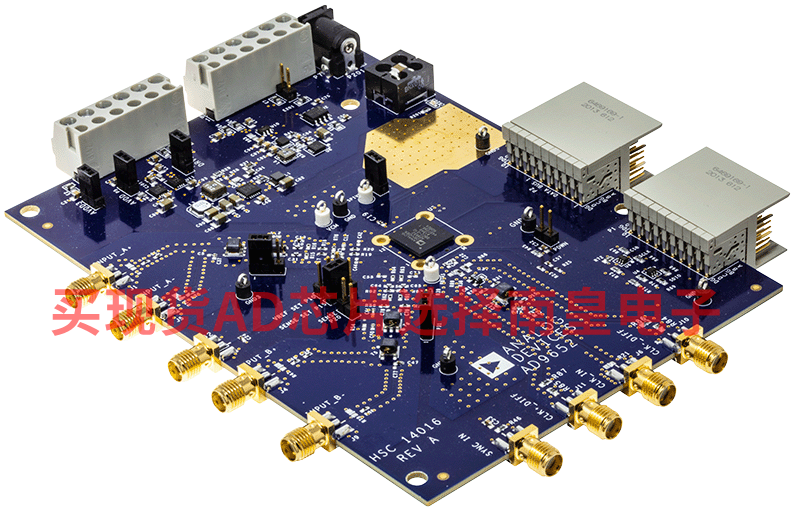

EVAL-AD9652：AD9652评估板

AD9652-310EBZ用于评估双通道16位ADC AD9652。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9652的SPI可编程功能。

AD9652数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeedproductssupport@analog.com。
