AD9650是一款双通道、16位、25 MSPS/65 MSPS/80 MSPS/ 105 MSPS模数转换器(ADC)，专为数字化高频、宽动态范围信号而设计，支持输入频率高达300 MHz。

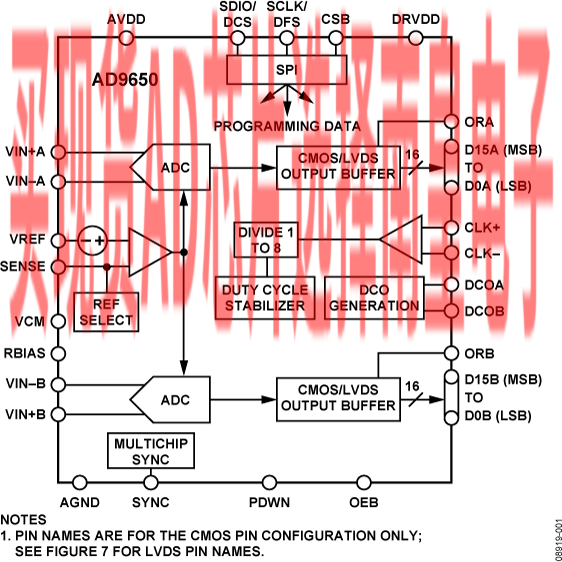

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器和共享集成基准电压源，可简化设计考虑因素。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据可以直接送至两个外部16位输出端口，或在单个16位总线上多路复用。这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9650采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品特色

应用

• 工业仪器仪表
• X射线、MRI和超声设备
• 高速脉冲采集
• 化学和频谱分析
• 直接变频接收机
• 多模式数字接收机
• 智能天线系统
• 通用软件无线电

• 1.8 V模拟电源供电
• 1.8 V CMOS或LVDS输出供电
• 信噪比(SNR)
  • 82 dBFS（30 MHz输入，105 MSPS数据速率）
  • 83 dBFS（9.7 MHz输入，25 MSPS数据速率）
• SFDR
  • 90 dBc（30 MHz输入，105 MSPS数据速率）
  • 95 dBc（9.7 MHz输入，25 MSPS数据速率）

• 低功耗
  • 每个通道328 mW (105 MSPS)
  • 每个通道119 mW (25 MSPS)
• 1至8整数输入时钟分频器
• 欲了解更多特性，请参考数据手册

• 下载AD9650-EP数据手册(pdf)

AD9650BCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：190.8（100-499个）；162.18（1000+个）

AD9650BCPZ-25，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：74.82（100-499个）；63.6（1000+个）

AD9650BCPZ-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：139.08（100-499个）；118.22（1000+个）

AD9650BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：162.24（100-499个）；137.9（1000+个）

AD9650BCPZRL7-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：190.8（100-499个）；162.18（1000+个）

AD9650BCPZRL7-25，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：74.82（100-499个）；63.6（1000+个）

AD9650BCPZRL7-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：139.08（100-499个）；118.22（1000+个）

AD9650BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：162.24（100-499个）；137.9（1000+个）

AD9650USVZ-105EP，封装：TQFP 1.0 MM W/ THERMAL PAD，包装形式及数量：托盘，119，工作温度：-55 to 85C，AD官网报价：258.83（100-499个）；220（1000+个）

AD9650USVZR7-105EP，封装：TQFP 1.0 MM W/ THERMAL PAD，包装形式及数量：卷带，1000，工作温度：-55 to 85C，AD官网报价：258.83（100-499个）；220（1000+个）

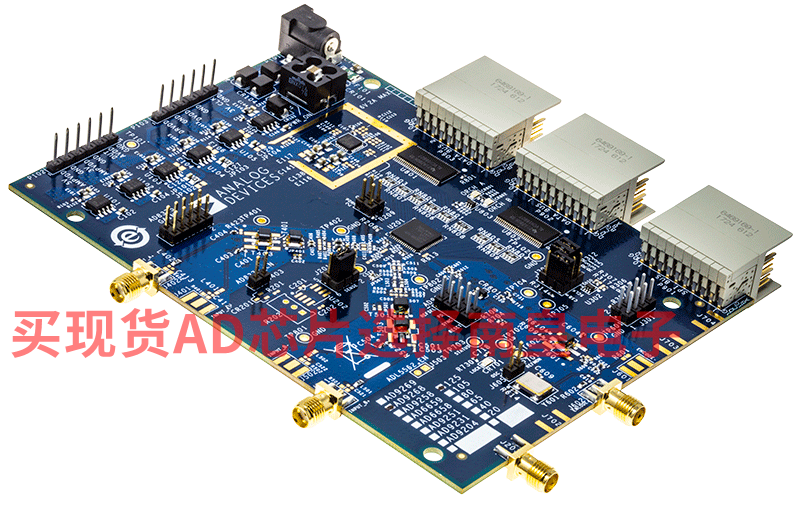

EVAL-AD9650：AD9650 评估板

本页提供评估AD9650的评估板文档和订购信息。

AD9650-105EBZ用于评估双通道16位ADC AD9650。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9650的SPI可编程功能。

AD9650数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
