AD9648是一款单芯片、双通道、14位、105/125 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。支持1.8 V CMOS或LVDS输出逻辑电平。输出数据也可以多路复用到一条输出总线。

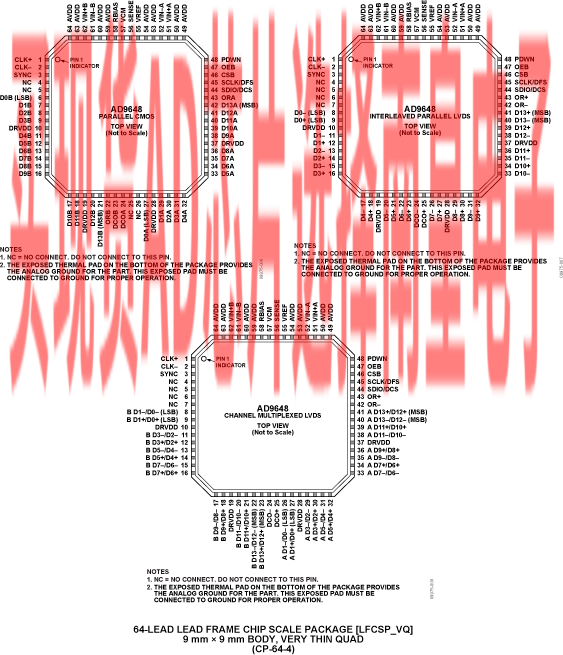

AD9648采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机GSM, EDGE, W-CDMA, LTE,
  CDMA2000, WiMAX, TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 宽带数据应用
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声
• 雷达/LIDAR

产品聚焦

AD9648采用1.8 V单模拟电源供电，数字输出驱动器采用独立的电源供电，支持1.8 V CMOS或LVDS逻辑系列。

取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。

标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、关断模式、DCO/数据时序和失调调整等。

AD9648采用64引脚LFCSP封装，符合RoHS标准，与16位ADCAD9650/AD9269/AD9268、14位ADC AD9258 、12位ADCAD9628/AD9231、10位ADC AD9608/AD9204 引脚兼容，因此采样速率为20 MSPS至125 MSPS的10位至16位转换器可轻松实现移植。

• 1.8 V模拟电源供电
• 1.8 V CMOS或LVDS输出
• 信噪比(SNR)：74.5 dBFs (70 MHz)
• 无杂散动态范围(SFDR)：91 dBc (70 MHz)
• 低功耗： 每通道106 mW (125 MSPS)
• 差分模拟输入、650 MHz带宽
• 中频采样频率达200 MHz
• 欲了解更多特性，请参考数据手册

AD9648-EP支持防务和航空航天应用（AQEC标准）

• 下载AD9648-EP数据手册(pdf)
• 军用温度范围： -55℃至+125℃
• 受控制造基线
• 认证数据可应要求提供
• V62/16606 DSCC图纸号

AD9648BCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：59.7（100-499个）；50.75（1000+个）

AD9648BCPZ-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：72.35（100-499个）；61.5（1000+个）

AD9648BCPZRL7-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：59.7（100-499个）；50.75（1000+个）

AD9648BCPZRL7-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：72.35（100-499个）；61.5（1000+个）

AD9648TCPZ-125-EP，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-55 to 125C，AD官网报价：104.9（100-499个）；89.17（1000+个）

AD9648TCPZ125EPRL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-55 to 125C，AD官网报价：104.9（100-499个）；89.17（1000+个）

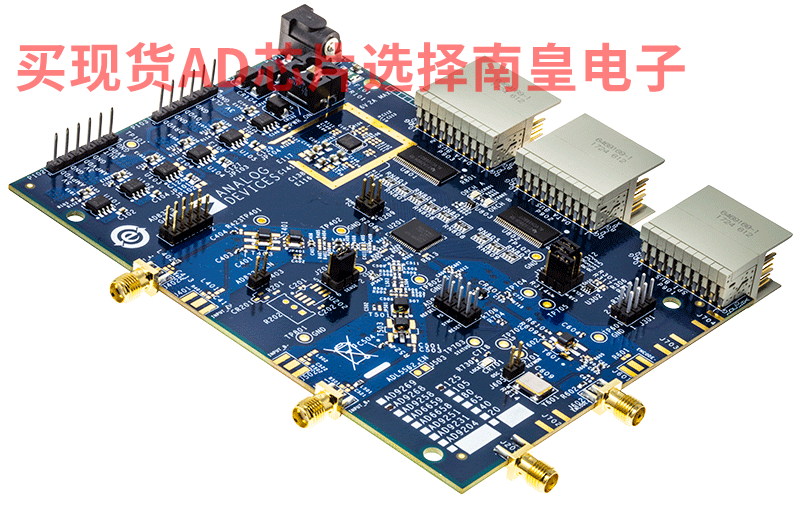

EVAL-AD9648：AD9648评估板

本页提供AD9648的评估板文档和订购信息。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
