AD9645是一款双通道、14位、80 MSPS/125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，对小封装尺寸的应用很有意义。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态，完全掉电模式下的典型功耗低于2 mW。该ADC提供多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

AD9645采用符合RoHS标准的32引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色
1.小尺寸。一个节省空间的小型封装中集成两个ADC。
2.低功耗。每通道122 mW（125 MSPS，功率选项可调整）。
3.与AD9635（双通道12位ADC）引脚兼容。
4.易于使用。数据时钟输出(DCO)的工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
5.使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

应用
• 通信
• 分集无线电系统
• 多模式数字接收机
GSM, EDGE, W-CDMA, LTE,
CDMA2000, WiMAX, TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 宽带数据应用
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像和超声设备
• 雷达/LIDAR
The AD9645 is available in a RoHS-compliant, 32-lead LFCSP. It is specified over the industrial

• 1.8 V电源供电
• 低功耗：每通道122 mW（125 MSPS），功率选项可调整
• 信噪比(SNR)：74 dBFS（至Nyquist频率）
• SFDR = 91 dBc (70MHz)

• DNL = ±0.65 LSB（典型值）；INL = ±1.5 LSB（典型值）
• 串行LVDS（ANSI-644，默认）、低功耗，减少信号选项（类似于IEEE 1596.3）
• 650 MHz全功率模拟带宽
• 2 V p-p输入电压范围
• 欲了解更多特性，请参考数据手册

AD9645BCPZ-125，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：73.4（100-499个）；62.39（1000+个）

AD9645BCPZ-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：39.52（100-499个）；33.59（1000+个）

AD9645BCPZRL7-125，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：73.4（100-499个）；62.39（1000+个）

AD9645BCPZRL7-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：39.52（100-499个）；33.59（1000+个）

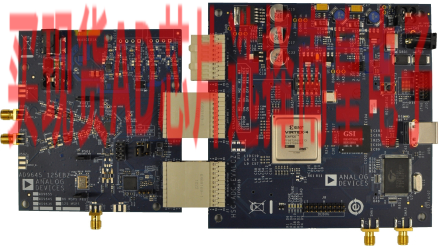

EVAL-AD9645：AD9645 评估板

AD9645-125EBZ用于评估AD9645双通道14位ADC。本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALC的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，可让用户下载捕获的数据，并使用对用户友好的图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9645的SPI可编程功能。

AD9645数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在 高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至 highspeed.converters@analog.com。
