AD9644是一款14位双通道模数转换器(ADC)，配有一个高速串行输出接口，采样速度可为80 MSPS或155 MSPS。

该器件旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。JESD204A高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

默认情况下，ADC输出数据直接路由至两个外部JESD204A串行输出端口，这些输出设置为CML电平。该器件支持两种模式，以便可以通过一条或两条数据链路发送输出编码数据。（L = 1；F = 4或L = 2；F = 2）每个通道均具有独立同步输入(DSYNC)。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9644采用48引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

该产品受美国专利保护。

应用

- 通信
- 分集无线电系统
- 多模式数字接收机（3G和4G）
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
- I/Q 解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备

产品特色

1.片内PLL允许用户提供单个ADC采样时钟，数据速率时钟由PLL乘以该ADC采样时钟产生。
2.当每个ADC使用专用数据链路时，可配置的JESD204A输出模块支持每通道高达1.6 Gbps的数据速率；当两个ADC共享一条数据链路时，数据速率可高达3.2 Gbps。
3.专有差分输入在最高250 MHz的输入频率下仍保持出色的信噪比(SNR)性能。4.采用1.8 V单电源供电。
5.标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、省电模式、测试模式、基准电压模式以及串行输出配置等。

• JESD204A编码串行数字输出
• 信噪比(SNR)：73.7 dBFS（70 MHz、80 MSPS）
• 信噪比(SNR)：71.7 dBFS（70 MHz、155 MSPS）
• 无杂散动态范围(SFDR)：92 dBc（70 MHz、80 MSPS）
• 无杂散动态范围(SFDR)：92 dBc（70 MHz、155 MSPS）
• 低功耗：423 mW (80 MSPS)；567 mW (155 MSPS)
• 1.8 V电源供电

• 中频采样频率达250 MHz
• 1至8整数输入时钟分频器
  输入噪声：−148.6 dBFS/Hz（180 MHz、80 MSPS）
• 输入噪声：−150.3 dBFS/Hz（180 MHz、155 MSPS）
• 欲了解更多特性，请参考数据手册

AD9644BCPZ-155，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：75（100-499个）；63.75（1000+个）

AD9644BCPZ-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：49（100-499个）；41.65（1000+个）

AD9644BCPZRL7-155，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：75（100-499个）；63.75（1000+个）

AD9644BCPZRL7-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：49（100-499个）；41.65（1000+个）

AD9644CCPZ-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：44.11（100-499个）；37.5（1000+个）

AD9644CCPZRL7-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：44.11（100-499个）；37.5（1000+个）

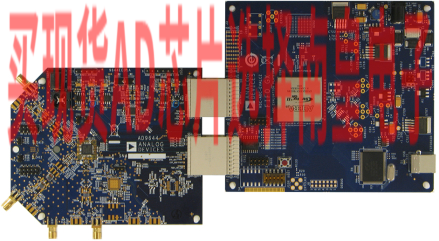

EVAL-AD9644：AD9644评估板

本页提供AD9644的评估板文档和订购信息。
