AD9643是一款双通道、14位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

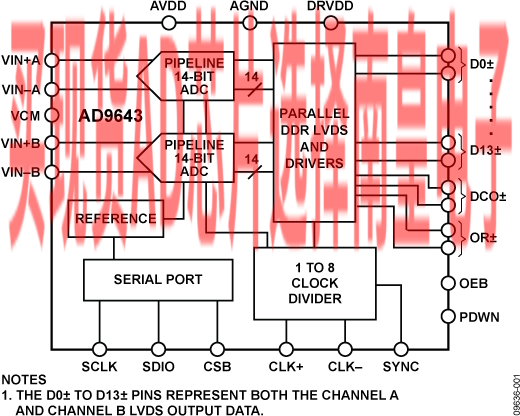

这款双通道ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接路由至两个外部14位LVDS输出端口，格式化为交错式或通道复用式。

需要时，灵活的关断选项可以明显降低功耗。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

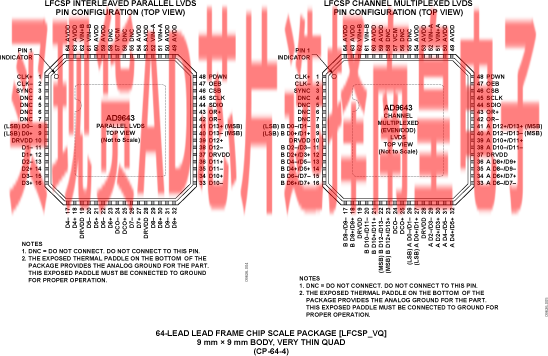

AD9643采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用

产品聚焦
- 集成双通道、14位、170/210/250 MSPS ADC。
- 采用1.8V单电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
- 取得专利的差分输入在最高至300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- SYNC输入可在多个设备之间实现同步。
- 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
- 与AD9613引脚兼容，14位产品可轻松转换至12位产品

• 信噪比(SNR)：70.6 dBFS（185 MHz AIN，250 MSPS）
• 无杂散动态范围(SFDR)：85 dBc（185 MHz AIN，250 MSPS）
• 输入噪声：-151.6 dBFS/Hz（185 MHz、−1 dBFS AIN、250 MSPS）
• 总功耗：785 mW (250 MSPS)
• 1.8 V电源电压
• LVDS（ANSI-644电平）输出
• 1至8整数输入时钟分频器（最大输入频率625 MHz
• 采样速率高达250 MSPS

• 中频采样频率高达400 MHz
• ADC内部基准电压源
• 灵活的模拟输入范围
  • 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
• ADC时钟占空比稳定器
• 95 dB通道隔离/串扰
• 串行端口控制
• 节能的关断模式

AD9643BCPZ-170，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：102.34（100-499个）；86.99（1000+个）

AD9643BCPZ-210，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：154.92（100-499个）；131.69（1000+个）

AD9643BCPZ-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：185.75（100-499个）；157.88（1000+个）

AD9643BCPZRL7-170，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：102.34（100-499个）；86.99（1000+个）

AD9643BCPZRL7-210，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：154.92（100-499个）；131.69（1000+个）

AD9643BCPZRL7-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：185.75（100-499个）；157.88（1000+个）

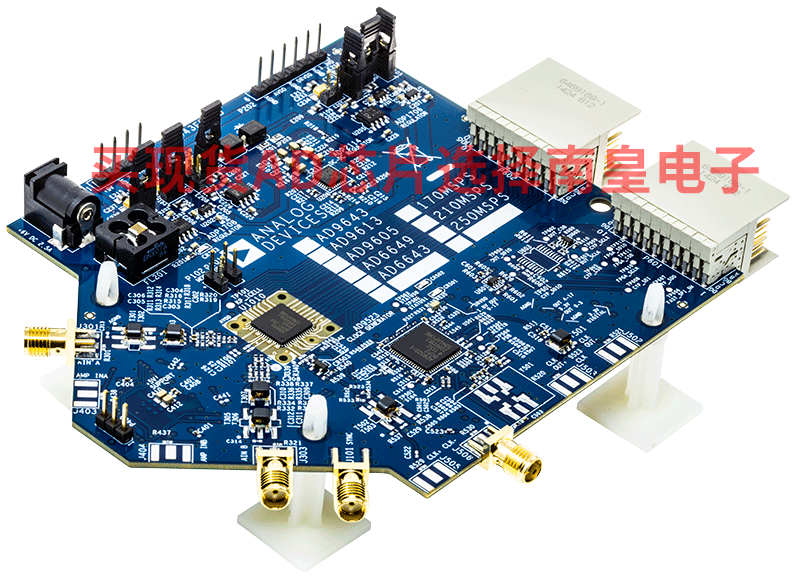

EVAL-AD9643：AD9643 评估板

AD9643-250EBZ用于评估双通道14位ADC AD9643。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9643的SPI可编程功能。

D9643数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
