AD9642是一款14位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器(DCS)可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接送至外部14位LVDS输出端口。

需要时，灵活的关断选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

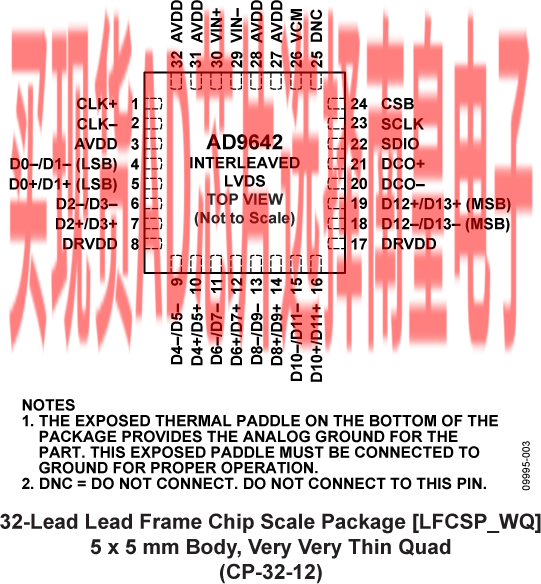

AD9642采用32引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用

产品聚焦
1. 集成式14位、170 MSPS/210 MSPS/250 MSPS ADC。
2. 采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
3. 取得专利的差分输入在最高至350 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
4. 三线式、1.8 V SPI端口可用于寄存器编程和回读。
5. 与PinAD9634引脚兼容，14位产品到12位产品可轻松移植，此外还与AD6672与引脚兼容。

• 信噪比(SNR)：71.0 dBFS（185 MHz输入，250 MSPS）
• 无杂散动态范围(SFDR)：83 dBc（185 MHz输入，250 MSPS）
• 输入噪声：−152.0 dBFS/Hz（200 MHz、-1dBFS输入，250 MSPS）
• 总功耗：390 mW (250 MSPS)
• 1.8 V电源电压
• LVDS（ANSI-644电平）输出

• 1至8整数输入时钟分频器（最大输入频率625MHz）
• 采样速率最高达250 MSPS
• 中频采样频率最高达350 MHz
• ADC内部基准电压源
• 灵活的模拟输入范围：1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
• 欲了解更多特性，请参考数据手册

AD9642BCPZ-170，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：54.2（100-499个）；46.08（1000+个）

AD9642BCPZ-210，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：81.60（100-499个）；69.36（1000+个）

AD9642BCPZ-250，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：98.33（100-499个）；83.58（1000+个）

AD9642BCPZRL7-170，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：54.2（100-499个）；46.08（1000+个）

AD9642BCPZRL7-210，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：81.60（100-499个）；69.36（1000+个）

AD9642BCPZRL7-250，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：98.33（100-499个）；83.58（1000+个）

EVAL-AD9642：AD9642 评估板

本页提供AD9642的评估板文档和订购信息。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
