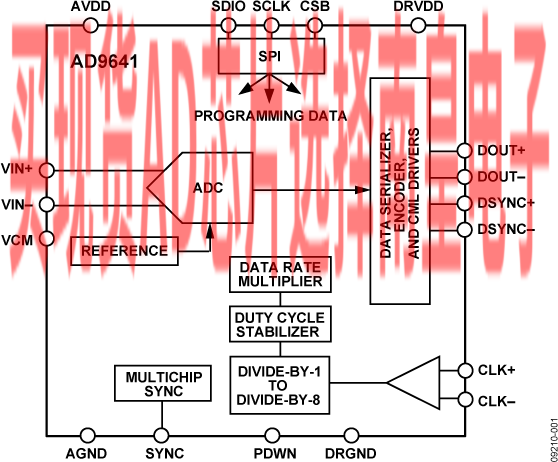

AD9641是一款14位、80 MSPS/155 MSPS模数转换器(ADC)，配有一个高速串行输出接口，旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。JESD204A高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。该ADC具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器(DCS)可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接送至JESD204A串行输出端口。该输出处于CML电平。该器件提供CMOS或LVDS同步输入(DSYNC)。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9641采用32引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

应用

- 通信 - 分集无线电系统q - 多模式数字接收机（3G与4G）
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备

产品特色

1.用户可利用片内PLL提供一个ADC采样时钟。PLL将ADC采样时钟倍增以产生相应的JESD204A数据速率时钟。
2.可配置的JESD204A输出模块支持最高达1.6 Gbps的编码数据速率。
3.取得专利的差分输入在最高至250 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
4.采用1.8 V单电源供电。
5.标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS控制、掉电模式、测试模式、基准电压模式和串行输出配置等。

• JESD204A 编码串行数字输出
• 信噪比(SNR)：73.7 dBFS（70 MHz、80MSPS）
• 信噪比(SNR)：72.8 dBFS（70 MHz、155MSPS）
• 无杂散动态范围(SFDR)：94 dBc（70 MHz、80 MSPS）
• 无杂散动态范围(SFDR)：90 dBc（70 MHz、155 MSPS）低功耗：238 mW（80 MSPS、1.8 V电源供电）

• 低功耗：238 mW（80 MSPS）、313mW（155 MSPS）
• 1.8 V电源供电
• 1至8整数输入时钟分频器
• 中频采样频率达250 MHz
• 欲了解更多特性，请参考数据手册

AD9641BCPZ-155，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：50.4（100-499个）；42.84（1000+个）

AD9641BCPZ-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：37.2（100-499个）；31.62（1000+个）

AD9641BCPZRL7-155，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：50.4（100-499个）；42.84（1000+个）

AD9641BCPZRL7-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：37.2（100-499个）；31.62（1000+个）

EVAL-AD9641：AD9641 评估板

本页提供AD9641的评估板文档和订购信息。
