AD9627是一款双通道、12位、80 MSPS/105 MSPS/125 MSPS/ 150 MSPS模数转换器(ADC)，旨在支持需要低成本、小尺寸且具多功能性的通信应用。

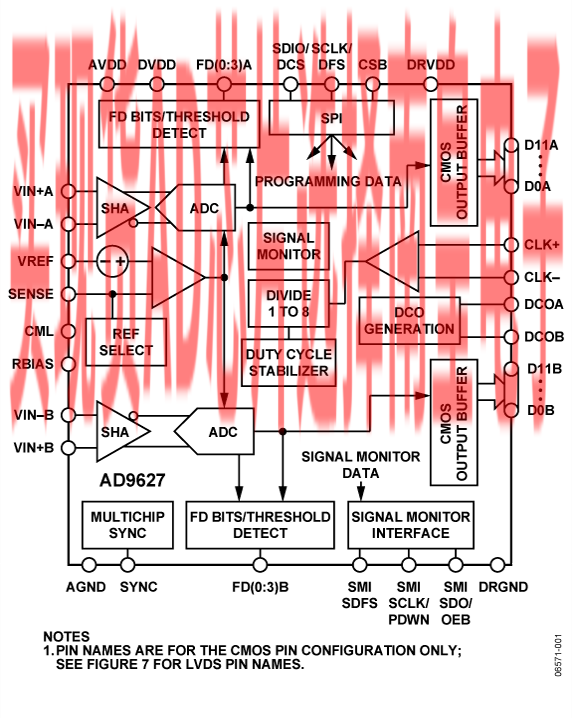

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

AD9627内置多种功能，可以简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速检测超量程输入，并且延迟非常短。

此外，利用ADC的4个快速检测位，可编程阈值检测器可以监控传入信号的功率，并且延迟非常短。如果输入信号电平超过可编程阈值，粗调阈值上限指示器就会变为高电平。由于此阈值指示器的延迟非常短，因此用户可以迅速调低系统增益，以避免发生超量程情况。

第二个与AGC相关的功能是信号监控器。该模块允许用户监控传入信号的复合幅度，这有助于设置增益以优化系统整体的动态范围。

ADC输出数据可以直接路由至两个外部12位输出端口，这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS。需要时，灵活的省电选项可以明显降低功耗。

设置与控制的编程利用3位SPI兼容串行接口来完成。

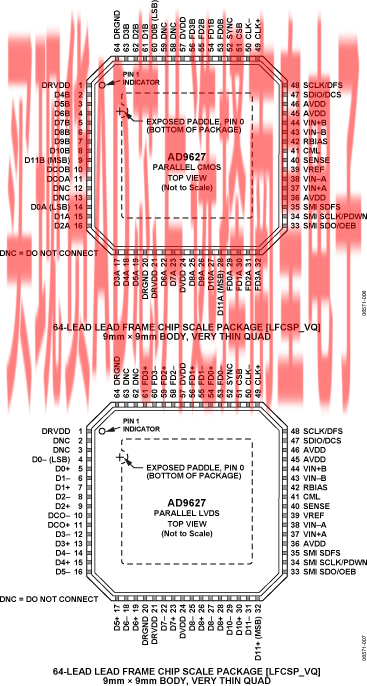

AD9627采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

应用

数据手册, Rev. 0, 10/07

• 信噪比(SNR)：69.4 dBc（70.4 dBFS，至70 MHz、125 MSPS）
• 无杂散动态范围(SFDR)：85 dBc（至70 MHz、125 MSPS）
• 低功耗：750 mW (125 MSPS)
• 信噪比(SNR)：69.2 dBc（70.2 dBFS，至70 MHz、150 MSPS）
• 无杂散动态范围(SFDR)：84 dBc（至70 MHz、150 MSPS）
• 低功耗：820 mW (150 MSPS)

• 1.8 V 模拟电源供电
• 1.8 V 至3.3 V CMOS输出电源或1.8 V LVDS输出电源
• 1至8整数输入时钟分频器
• 中频采样频率达450 MHz
• 内部ADC基准电压源
• 集成ADC采样保持输入
• 欲了解更多特性，请参考数据手册

AD9627ABCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：50.77（100-499个）；43.15（1000+个）

AD9627ABCPZ-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：60.7（100-499个）；51.6（1000+个）

AD9627ABCPZ-150，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：70.60（100-499个）；60.01（1000+个）

AD9627ABCPZRL7-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：，AD官网报价：

EVAL-AD9627：AD9627 评估板

本页提供评估AD9627的评估板文档和订购信息。

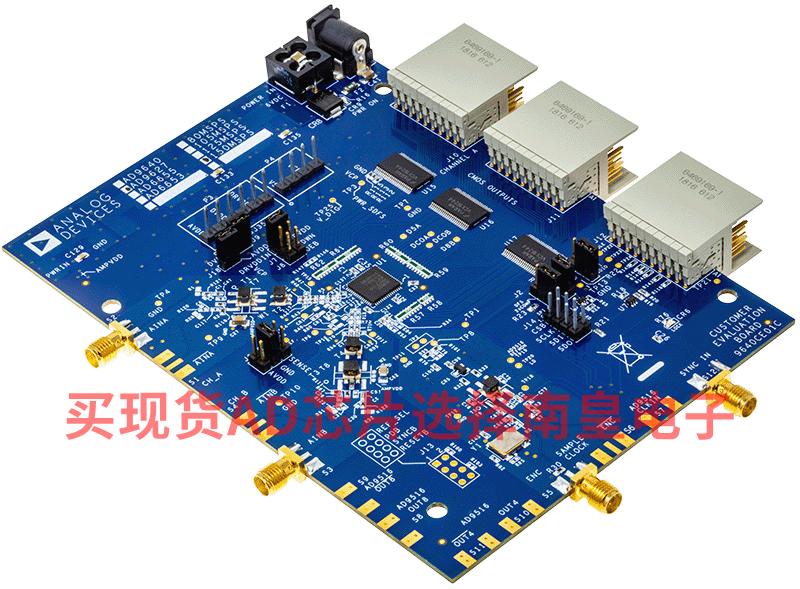

AD9627-150EBZ用于评估双通道12位ADC AD9627。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9627的SPI可编程功能。

AD9627数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeedproductssupport@analog.com。
