AD9626是一款12位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器(T/H)与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为CMOS兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

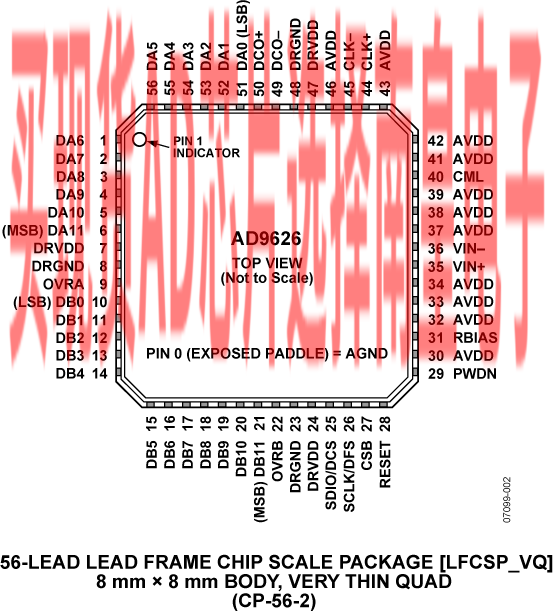

AD9626采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

ul { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:15px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;} ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

高性能：信噪比维持在64.9 dBFS（250 MSPS、70 MHz输入）。

低功耗：仅364 mW (250 MSPS)。

易于使用：CMOS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活。采用1.8 V单电源则简化了系统电源设计。

串行端口控制：标准串行端口接口支持各种产品功能，例如：数据格式化、时钟占空比稳定器、节电模式、增益调整及生成输出测试码等。

引脚兼容系列：如10位引脚兼容系列产品AD9601。

应用

• 无线和有线宽带通信
• 电缆反转通路
• 通信测试设备
• 雷达和卫星子系统
• 功率放大器线性化

• 信噪比(SNR)：64.8 dBFS（fIN最高为70 MHz，250 MSPS）
• 有效位数(ENOB)：10.5（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 无杂散动态范围(SFDR)：80 dBc（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 出色的线性度：
  微分非线性（DNL）= ±0.3 LSB（典型值）
  积分非线性（INL）= ±0.7 LSB（典型值）
• CMOS 输出
  单数据端口最高可达250 MHz
  1/2采样速率时交错双端口最高可达125 MHz
• 700 MHz 全功率模拟带宽

• 片内基准电压源，无需外部去耦
• 集成输入缓冲和采样保持
• 低功耗
  272 mW (170 MSPS)
  364 mW (250 MSPS)
• 可编程输入电压范围
  1.0 V至1.5 V，1.25 V（标称值）
• 采用1.8 V模拟和数字电源供电
• 可选择输出数据格式（偏移二进制、二进制补码、格雷码）

AD9626BCPZ-170，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：50.77（100-499个）；43.15（1000+个）

AD9626BCPZ-210，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：61.07（100-499个）；51.91（1000+个）

AD9626BCPZ-250，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：86.46（100-499个）；73.49（1000+个）

AD9626BCPZRL7-210，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：61.07（100-499个）；51.91（1000+个）

AD9626BCPZRL7-250，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：86.46（100-499个）；73.49（1000+个）

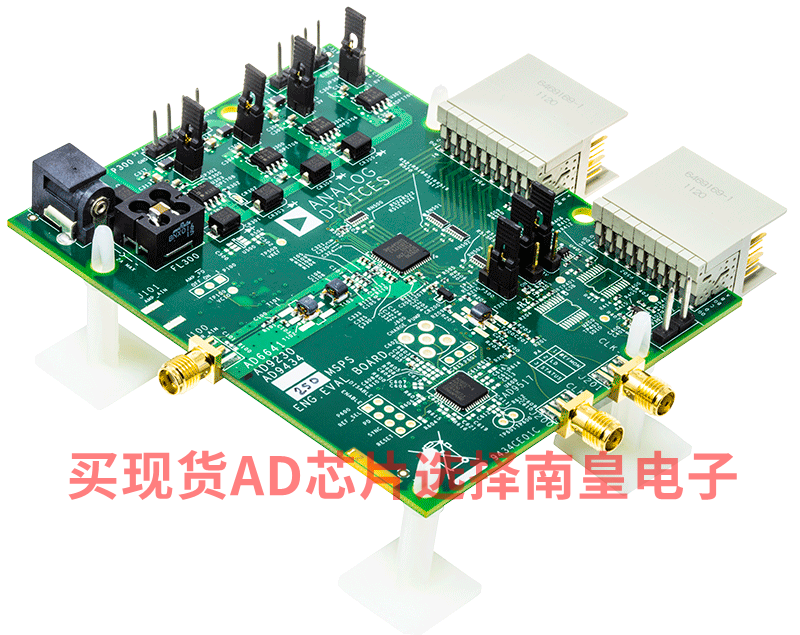

EVAL-AD9626：AD9626 评估板

本页提供AD9626的评估板文档和订购信息。
