AD9625的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12位、2.6 GSPS/2.5 GSPS/2.0 GSPS、1.3 V/2.5 V模数转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9625的产品详情：

AD9625是一款12位单芯片采样模数转换器(ADC)，其可在转换速率高达每秒采样2.5千兆(GSPS)下运行。本产品用于采样高至第二奈奎斯特区域的宽带模拟信号。 AD9625结合了宽输入带宽、高采样率和优异的线性度，其非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰测量。

模拟输入、时钟和SYSREF信号均为差分输入。基于JESD204B的高速串行输出可在1、2、4、6或8通道配置中进行配置。额定温度范围为-40 ℃至+85 ℃的工业温度范围。

产品特色

高性能：高采样率下出色的SFDR应用、直接RF采样以及片内基准电压源。

灵活的数字数据输出格式，基于JESD204B规格。

控制路径SPI接口端口，其支持各种产品特性和功能，如数据格式、增益和偏移校准值。

应用

频谱分析仪
军用通信
雷达
高性能数据存储示波器
有源干扰/抗干扰
电子监控和对抗

AD9625的优势和特点：

12位、2.5 GSPS无失码ADC
SFDR = 79 dBc、AIN最高为1 GHz（−1 dBFS，2.5 GSPS）
SFDR = 77 dBc、AIN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
SNR = 57.6 dBFS、AIN最高为1 GHz（−1 dBFS，2.5 GSPS）
SNR = 57 dBFS、AIN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
噪声频谱密度 = −149.5 dBFS/Hz (2.5 GSPS)
差分模拟输入： 1.2 V p-p
差分时钟输入

3.2 GHz全功率模拟输入带宽
高速6或8通道JESD204B串行输出
子类1： 6.50 Gbps (2.6 GSPS)
两个独立的采用10位NCO的1/8或1/16抽取滤波器
电源电压： 1.3 V、2.5 V

灵活的数字输出模式
内置可选数字测试码

时间戳特性
转换误码率 < 10−15

AD9625具体的完整产品型号参数及价格（美元）：

AD9625BBP-2.5，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1188.97（100-499个）；1010.61（1000+个）

AD9625BBP-2.6，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1354.65（100-499个）；1261.46（1000+个）

AD9625BBPRL-2.5，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1188.97（100-499个）；1010.61（1000+个）

AD9625BBPRL-2.6，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1354.65（100-499个）；1261.46（1000+个）

AD9625BBPZ-2.0，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：808.5（100-499个）；687.23（1000+个）

AD9625BBPZ-2.5，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：951.17（100-499个）；808.5（1000+个）

AD9625BBPZ-2.6，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1083.72（100-499个）；921.16（1000+个）

AD9625BBPZRL-2.0，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：808.5（100-499个）；687.23（1000+个）

AD9625BBPZRL-2.5，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：951.17（100-499个）；808.5（1000+个）

AD9625BBPZRL-2.6，封装：196-Ball BGA (12mm x 12mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1083.72（100-499个）；921.16（1000+个）

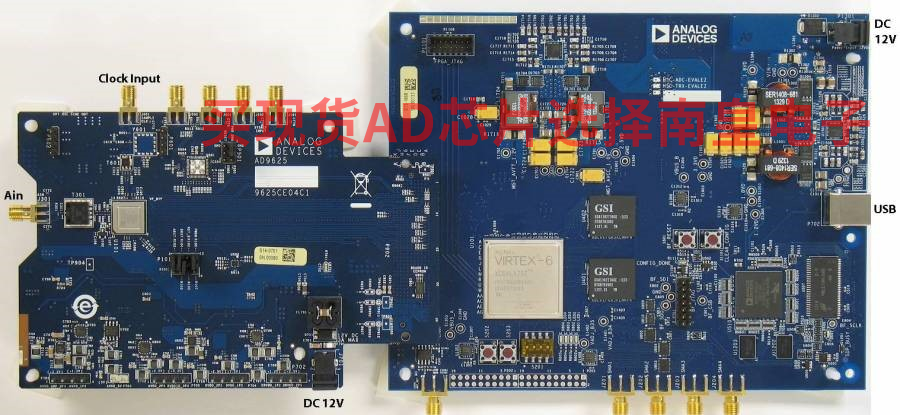

AD9625的评估套件：

EVAL-AD9625：AD9625评估板

设备要求

2个AC至12 V DC电源模拟信号源、抗混叠滤波器和SMA电缆时钟源和SMA电缆运行Windows的PC USB 2.0电缆 AD9625评估板基于FPGA的数据采集板HSC-ADC-EVALEZ

帮助文档

AD9625数据手册 VisualAnalog转换器评估工具用户手册，AN-905 高速ADC SPI控制器软件用户手册， AN-878 通过SPI与高速ADC接口，AN-877

软件要求

VisualAnalog SPI控制器

模拟选项

针对AD9625的单端至差分巴伦输入

所有文档和软件可从此处下载： http://www.analog.com/fifo。

如有任何疑问，请发送电子邮件至： highspeed.converters@analog.com。

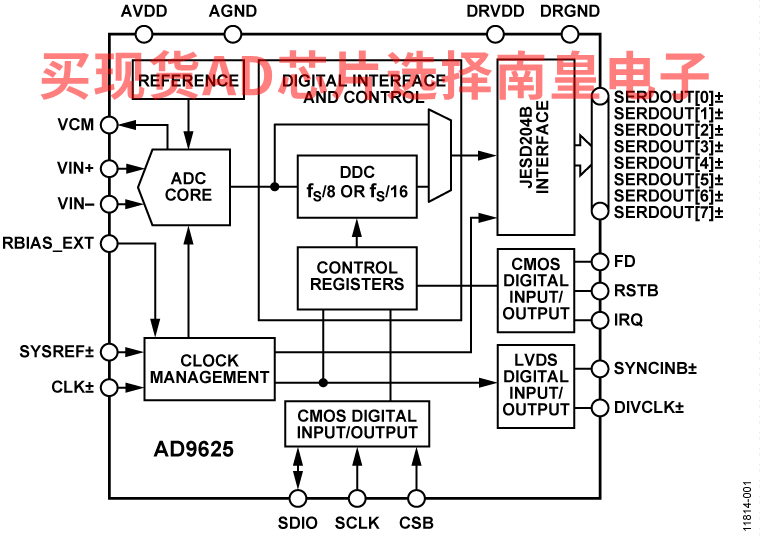

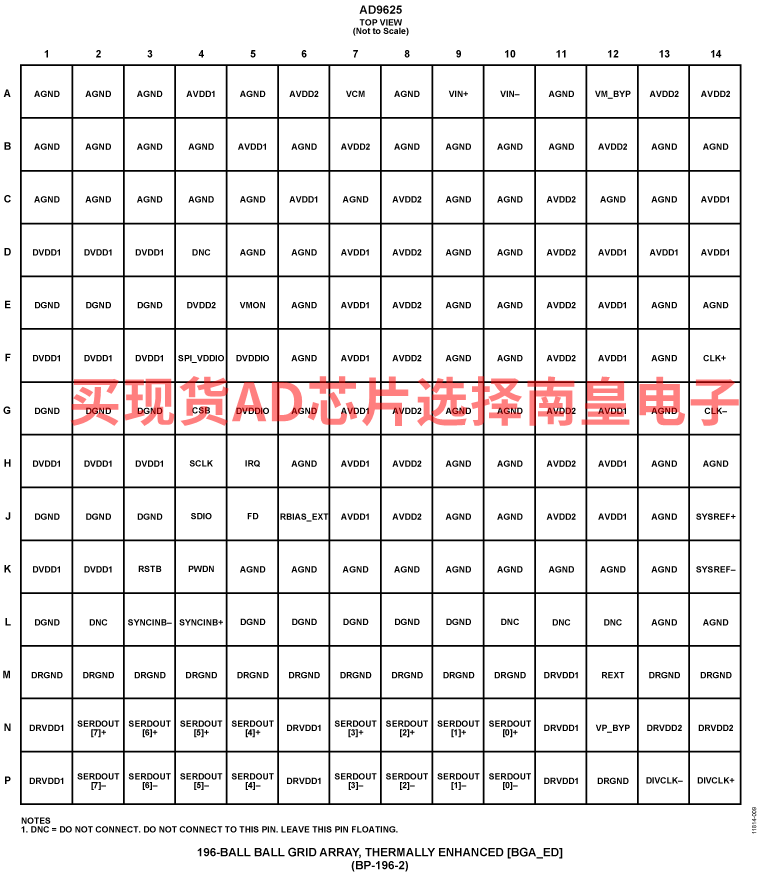

AD9625的电路图解：
