- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：12位、170/210/250 MSPS、1.8 V双通道模数转换器(ADC)
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD9613是一款双通道、12位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
ADC输出数据直接路由至两个外部12位LVDS输出端口，格式化为交错式或通道复用式。
需要时，灵活的掉电选项可以明显降低功耗。
设置与控制编程利用三线式SPI兼容型串行接口来完成。

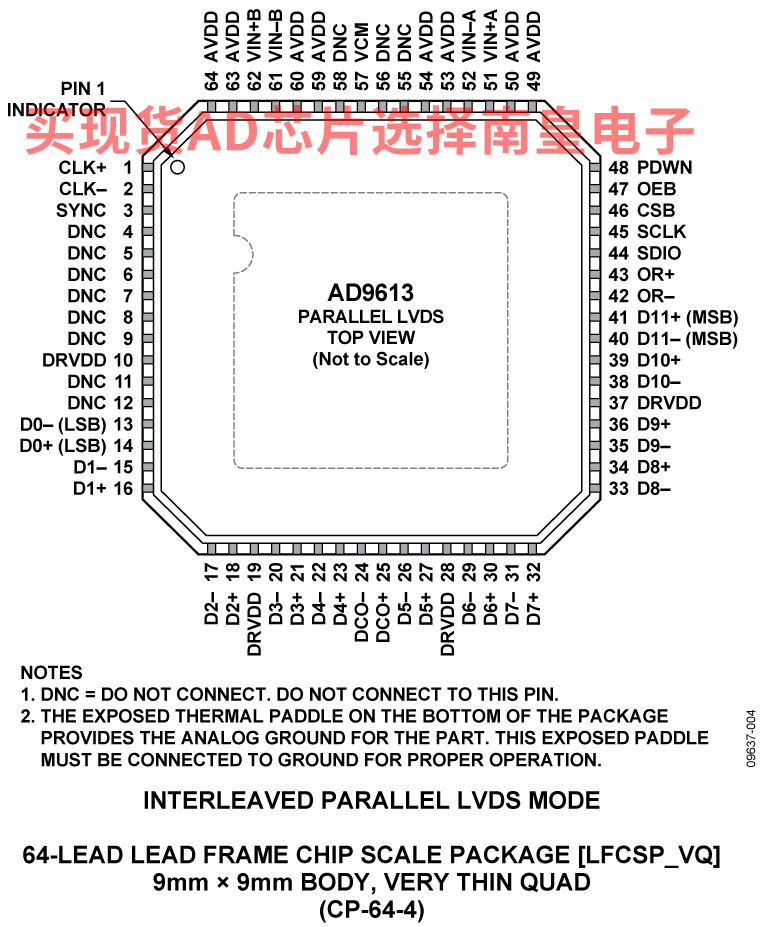

AD9613采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。
产品特色
应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
- TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用
- 信噪比(SNR)：69.6 dBFS（185 MHz fIN，250 MSPS）
- 无杂散动态范围(SFDR)：86 dBFS（185 MHz fIN，250 MSPS）
- 输入噪声：-149.9 dBFS/Hz（185 MHz、?1 dBFS AIN、250 MSPS）
- 总功耗：770 mW (250 MSPS)
- 1.8 V电源电压
- LVDS（ANSI-644电平）输出
- 1至8整数输入时钟分频器（最大输入频率625 MHz）
- 采样速率最高达250 MSPS
- 中频采样频率最高达400 MHz
- ADC内部基准电压源
- 灵活的模拟输入范围
- 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
- ADC时钟占空比稳定器
- 95 dB通道隔离/串扰
- 串行端口控制
- 节能的掉电模式
AD9613BCPZ-170，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：54.35（100-499个）；46.2（1000+个）
AD9613BCPZ-210，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：78.35（100-499个）；66.6（1000+个）
AD9613BCPZ-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：93.88（100-499个）；79.8（1000+个）
AD9613BCPZRL7-170，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：54.35（100-499个）；46.2（1000+个）
AD9613BCPZRL7-210，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：78.35（100-499个）；66.6（1000+个）
AD9613BCPZRL7-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：93.88（100-499个）；79.8（1000+个）

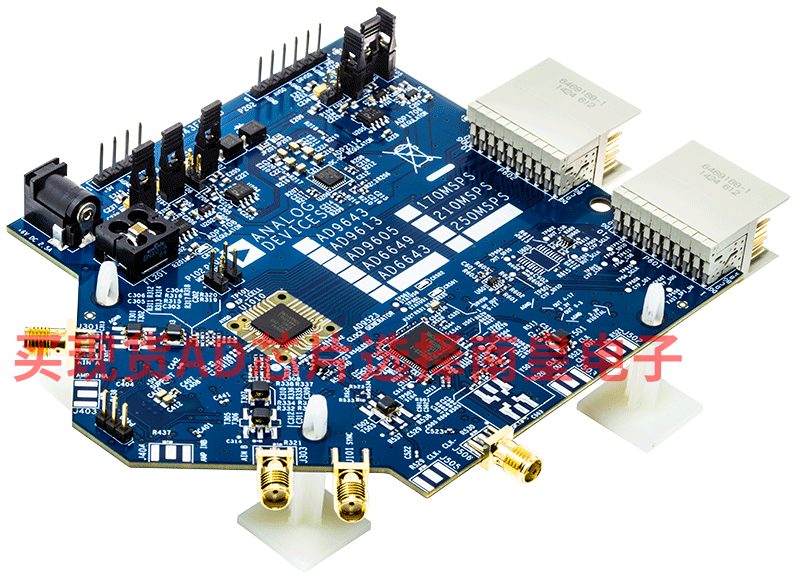

EVAL-AD9613：AD9613 评估板
AD9613-250EBZ用于评估双通道12位ADC AD9613。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9613的SPI可编程功能。
AD9613数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。
HSC-ADC-EVALCZ：基于FPGA的数据采集套件
HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
