- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：10位、125/105 MSPS、1.8 V双通道模数转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD9608是一款单芯片、双通道、10位、105/125 MSPS模数转换器(ADC)，采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。
该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供10位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。
数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。支持1.8 V CMOS和1.8 V LVDS的逻辑电平。输出数据也可以多路复用到一条输出总线。
AD9608采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
应用
- 通信
- 分集无线电系统
- I/Q解调系统
- 宽带数据应用
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像
- 超声
产品聚焦
- 1.8 V模拟电源供电
- 1.8 V CMOS或1.8 V LVDS输出
- 信噪比(SNR)：61.7 dBFs (70 MHz)
- 无杂散动态范围（SFDR）：85 dBc (70 MHz)
- 低功耗： 每通道95 mW(125 MSPS)
- 差分模拟输入、650 MHz带宽
- 中频采样频率达200 MHz
- 片内基准电压源和采样保持电路
- 2 V p-p差分模拟输入
- 微分非线性（DNL）：±0.13 LSB
- 欲了解更多特性，请参考数据手册
AD9608BCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：15.89（100-499个）；13.5（1000+个）
AD9608BCPZ-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：25.42（100-499个）；21.6（1000+个）
AD9608BCPZRL7-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：15.89（100-499个）；13.5（1000+个）
AD9608BCPZRL7-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：25.42（100-499个）；21.6（1000+个）

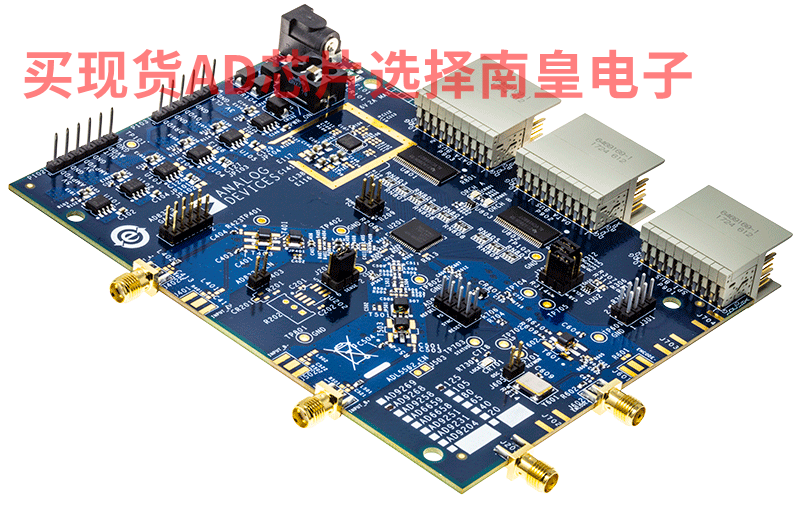

EVAL-AD9608：AD9608 评估板
提供了在各种模式和配置下运行这些器件所需的全部支持电路。还介绍了用于与这些器件接口的应用软件。
AD9650、AD9268、AD9258、AD9251、AD9231、AD9204、AD9269和AD6659数据手册提供了更多信息，在使用该评估板时应加以参考。所有文档和软件工具可从此处下载：www.analog.com/fifo。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。
HSC-ADC-EVALCZ：基于FPGA的数据采集套件
HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
