AD9601是一款10位单芯片采样模数转换器（ADC），专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有杰出的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持（T/H）与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为CMOS兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9601采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

应用

• 无线和有线宽带通信
• 电缆反转通路
• 通信测试设备
• 雷达和卫星子系统
• 功率放大器线性化

• 信噪比（SNR）：59.4 dBFS
  （fIN最高为70 MHz，250 MSPS）
• ENOB：9.7
  （fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 无杂散动态范围（SFDR）：81 dBc
  （fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
• 出色的线性度：
  微分非线性（DNL）= 0.2 LSB（典型值）
  积分非线性（INL）= 0.2 LSB（典型值）
• CMOS输出
  单数据端口最高可达250 MHz
  解复用双端口最高可达2 × 125 MHz
• 700 MHz全功率模拟带宽

• 片内基准电压源，无需外部解耦
• 集成输入缓冲和采样保持
• 低功耗
  274 mW（200 MSPS）
  322 mW（250 MSPS）
• 可编程输入电压范围
  1.0 V至1.5 V，1.25 V（标称值）
• 采用1.8 V模拟和数字电源供电
• 可选择输出数据格式
  （偏移二进制、二进制补码、格雷码）

AD9601BCPZ-200，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：47.09（100-499个）；40.02（1000+个）

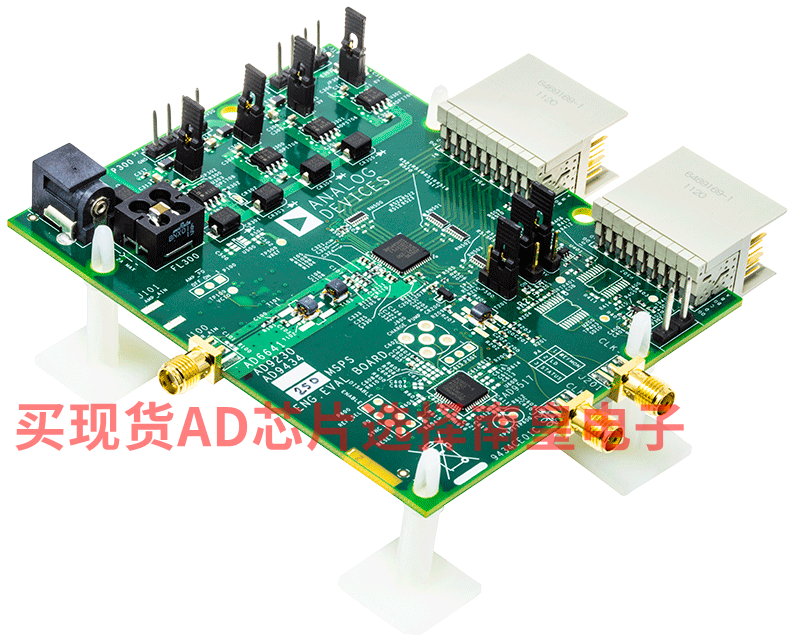

EVAL-AD9601：AD9601 评估板

本页提供AD9601的评估板文档和订购信息。
