AD9576具有多路输出时钟发生器功能，内置两个具有灵活频率转换功能的专用锁相环(PLL)内核，经过优化可用作整个系统的稳定异步时钟源，通过监控冗余晶体(XTAL)输入并实现这些输入之间的自动切换，可在频率容差范围内延长工作寿命，同时将开关感应瞬变降至低点。小数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器产品系列，确保实现较高的网络性能，而整数N分频PLL提供通用型时钟，可用作CPU和现场可编程门阵列(FPGA)参考时钟。

AD9576利用引脚短接为其11路输出时钟在众多可用上电就绪配置中进行选择，只需将外部上拉或下拉电阻连接到适当的引脚编程读取器引脚(PPRx)即可。通过这些引脚可以控制内部分频器，以建立所需的频率转换、时钟输出功能和输入参考功能。这些参数还可以通过串行端口接口(SPI)进行手动配置。

AD9576采用64引脚、9 mm × 9 mm LFCSP封装，只需2.5 V或3.3 V单电源供电。工作温度范围为−40°C至+85°C。

每个OUTx输出都是差分输出，并包含两个引脚：OUTx和OUTx。为简单起见，术语OUTx是指包含这两个引脚的功能输出模块。

应用

• 以太网线路卡、交换机和路由器
• 基带单元
• SATA和PCI Express
• 低抖动、低相位噪声时钟产生
• 异步时钟产生

• 单通道、低相位噪声、完全集成的VCO/小数N分频PLL内核
• VCO范围：2375 MHz至2725 MHz
• 集成环路滤波器（需要单个外部电容）
• 2路差分、XTAL或单端参考输入
• 参考监控功能
• 自动冗余XTAL切换
• 最小瞬态、平滑切换
• 典型RMS抖动
  • <0.3 ps（12 kHz至20 MHz，整数N分频转换）
  • <0.5 ps（12 kHz至20 MHz，小数N分频转换）
• 输入频率
  • 8 kHz、1.544 MHz、2.048 MHz和10 MHz至325 MHz
• 通过引脚短接实现预设频率转换(PPRx)
  • 采用25 MHz输入参考
    • 24.576 MHz、25 MHz、33.33 MHz、50 MHz、70.656 MHz、100 MHz、125 MHz、148.5 MHz、156.25 MHz、161.1328 MHz、312.5 MHz、322.2656 MHz、625 MHz或644.5313 MHz
  • 采用19.44 MHz输入参考
    • 50 MHz、100 MHz、125 MHz、156.25 MHz、161.1328 MHz或644.5313 MHz
  • 采用30.72 MHz输入参考
    • 25 MHz、50 MHz、100 MHz、125 MHz或156.25 MHz
• 单通道、完全集成的通用型VCO/整数N分频PLL内核
• VCO范围：750 MHz至825 MHz
• 集成环路滤波器
• 独立重复参考输入或采用小数N分频PLL有效参考输入工作
• 输入频率：25 MHz
• 通过引脚短接实现预设频率转换(PPRx)
  • 25 MHz、33.33 MHz、50 MHz、66.67 MHz、100 MHz、133.33 MHz、200 MHz或400 MHz
• 多达3路基准时钟输出
• 11对可配置差分输出
• 输出驱动格式
  • 3路输出：HSTL、LVDS、HCSL、1.8 V CMOS、2.5 V/3.3 V CMOS
  • 8路输出：HSTL、LVDS或1.8 V CMOS
• 2.5 V或3.3 V单电源供电

AD9576BCPZ，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：4.67（100-499个）；3.97（1000+个）

AD9576BCPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：4.67（100-499个）；3.97（1000+个）

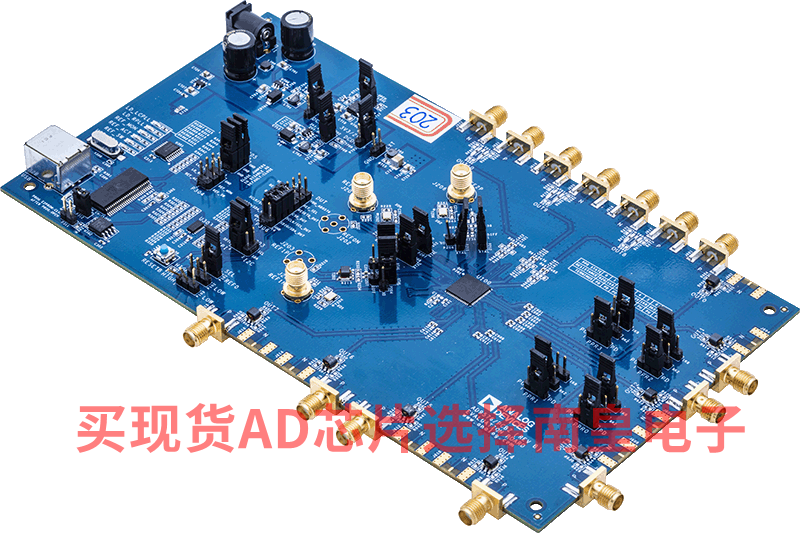

EVAL-AD9576：AD9576评估板

AD9576评估板是一款紧凑、易于使用的平台，可用来评估AD9576双通道、上电就绪时钟发生器的全部特性。
