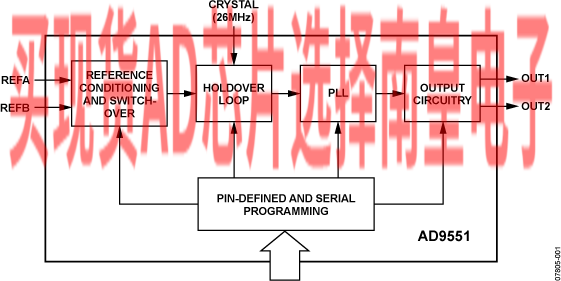

AD9551接受一个或两个参考输入信号，然后由这些信号产生一个或两个输出信号。这两个输出信号的频率为谐波相关的，可编程因子为1至63。AD9551能将参考频率转换成需要的输出频率。输入接收器和输出驱动器同时具备单端和差分工作模式。

参考调节和转换电路在内部使两个参考同步，以便一个参考失效时，输出端实际上不出现相位扰动现象。

AD9551采用一个26 MHz外部晶体(标称值)和内部DCXO来提供保持模式工作。如果两个参考都失效了，该器件会维持一个稳定的输出信号。

小数N分频PLL可实现超精细的输出频率调谐精度。所有目前定义的网络标准(包括前向纠错率)都可能实现(假设采用一个26 MHz的晶体)。

AD9551具备引脚可选的预置分频器值，从而提供频比分类。由于具备对大多数所需频比进行编程的能力，因此SPI接口拥有更多灵活性。

应用

• 多业务交换机
• 多业务路由器
• 精确的网络时钟频率转换
• 通用频率转换

• 任意两个标准网络速率之间转换
• 双路参考输入和双路时钟输出
• 引脚可编程(标准网络速率转换)
• SPI可编程(任意合理速率转换)

• 输出频率范围：10 MHz至777.6 MHz
• 输入频率范围：19.44 MHz至806 MHz
• 片上VCO
• 欲了解更多特性，请参考数据手册

AD9551BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：，AD官网报价：

AD9551BCPZ-REEL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：，AD官网报价：

EVAL-AD9551：AD9551 评估板

AD9551修订版D评估板是一款紧凑、易于使用的平台，可用来评估AD9551多服务时钟发生器的全部特性。

AD9551支持一个或两个基准输入信号以同步一个或两个输出信号。AD9551使用小数N分频PLL将参考频率精确转换为所需的输出频率。输入接收器和输出驱动器提供单端和差分两种操作。基准调理和切换电路内部同步两个基准电压源，因此如果一个基准电压源发生故障，则输出端实际上不会存在任何相位扰动。

AD9551使用外部晶振和内部DCXO以实现保持操作。如果两个基准电压源均发生故障，则器件会保持稳定输出信号。这可能会让您误以为PLL已锁定，且电路板配置正确。一个简单的测试方法是将输入REF A或REF B移动几千赫兹，并确认输出频率是否随输入发生变化。
