AD9543支持现有和新兴的ITU标准，可通过服务提供商分包网络传输频率、相位和当前时间。

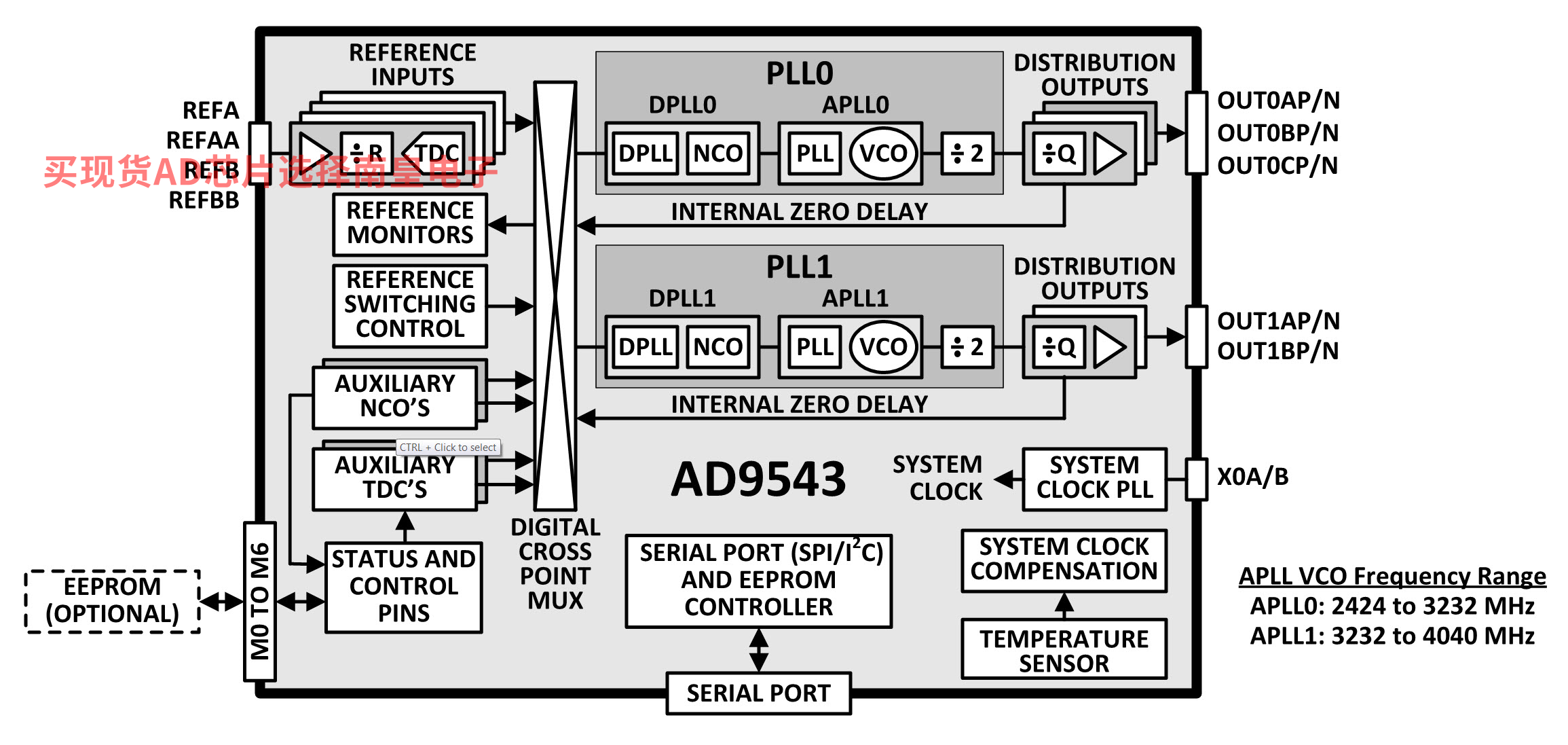

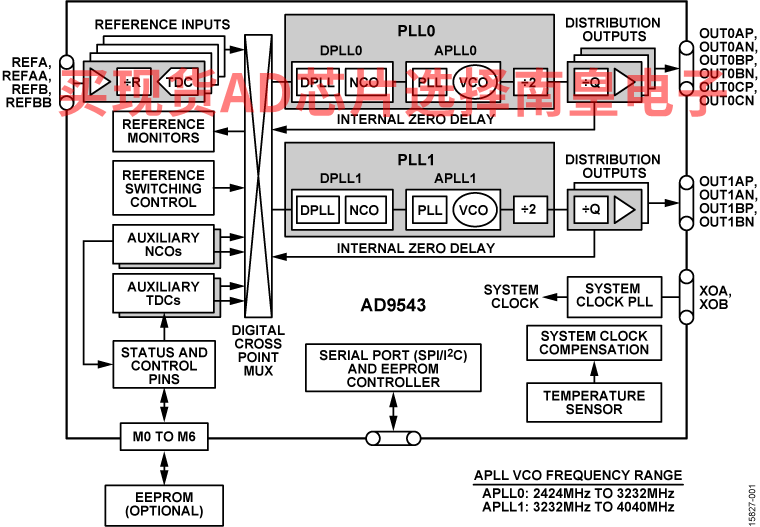

AD9543的10个时钟输出与最多四个输入基准电压源之一同步。数字锁相环(DPLL)可减少与外部基准电压源相关的时序抖动。借助数字控制环路和保持电路，即使所有参考输入都失效，也能持续产生低抖动输出信号。

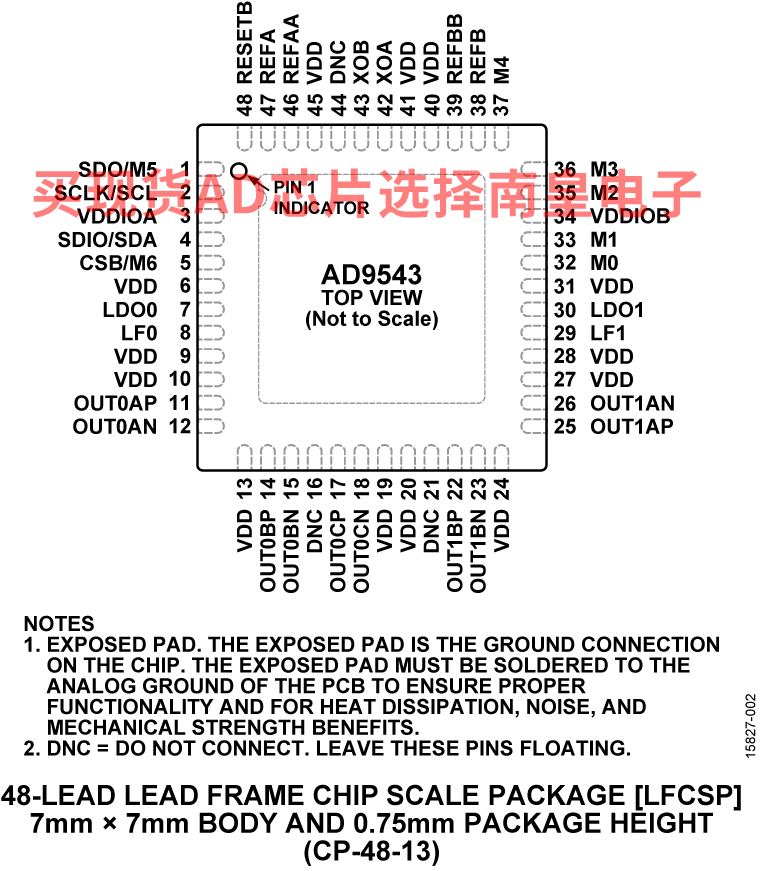

AD9543采用48引脚LFCSP (7 mm × 7 mm)封装，额定温度范围为?40°C至+85°C。

请注意，在整篇数据手册中，多功能引脚（如SDO/M5）由整个引脚名称或引脚的单个功能表示；例如M5即表示仅与此功能相关。

应用

• PTP (IEEE 1588) 和 SyncE 抖动清除和同步
• 光传输网络(OTN)、SDH、宏和小型蜂窝基站
• 具有抖动净化功能的OTN映射/解映射
• 小型基站时钟，包括基带和无线电
• Stratum 2、Stratum 3e 和 Stratum 3 保持、抖动清除及相位瞬态控制
• JESD204B 支持模数转换器 (ADC) 和数模转换器 (DAC) 时钟
• 有线基础设施
• 载波以太网

• 双路DPLL可同步2 kHz至750 MHz物理层时钟，提供高噪声参考源的频率转换以及抖动净化功能
• 符合 ITU-T G.8262 和 Telcordia GR-253 标准
• 支持 Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825 和 G.8273.2
• 连续频率监控和参考验证，频率偏差低至50 ppb
• 两个DPLL具有24位小数分频器和24位可编程模数
• 可编程数字环路滤波器带宽：10−4 Hz 至 1850 Hz
• 两个独立的可编程辅助NCO（1 Hz至65,535 Hz，分辨率 < 1.4 × 10?12 Hz），适合IEEE 1588
• PTP 应用中的第 2 版伺服反馈
• 自动和手动保持和参考切换，提供零延迟、无中断或相位増建操作
• 基于优先级的可编程参考切换，支持手动、自动恢复和自动非恢复模式
• 5对时钟输出引脚，每对引脚均可用作差分LVDS/HCSL/CML或2路单端输出（1 Hz至500 MHz）
• 2 个差分或 4 个单端输入基准电压源
• 交叉点多路复用器将基准输入与 PLL 互连
• 支持嵌入式（调制）输入/输出时钟信号
• 快速 DPLL 锁定模式
• 提供内部功能，结合晶振或晶体振荡器的低相位噪声以及TCXO或OCXO的频率稳定性和精度
• 为自主初始化提供外部EEPROM支持
• 1.8 V 单电源供电，具有内部调节特性
• 内置温度监控器/警报和温度补偿，可增强零延迟性能

AD9543BCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：12.76（100-499个）；10.78（1000+个）

AD9543BCPZ-REEL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：12.76（100-499个）；10.78（1000+个）

EVAL-AD9543：AD9543 评估板

AD9543评估板是一款紧凑、易于使用的平台，可用来评估AD9543双通道数字PLL和1 PPS同步器的全部特性。AD9543提供高精度、多路输出时钟发生器功能，并集成两个片内抖动净化数字PLL内核。PLL0和PLL1针对高性能同步时钟应用而优化，如IEEE 1588版本2、同步以太网、OTN和新一代无线基带协议。PLL可通过串行端口控制完全配置并可通过外部EEPROM配置，实现上电就绪配置。

AD9543可以输出最多5个差分时钟信号以及两个由两个高性能数字PLL以及高精度NCO（数控振荡器）驱动的单端时钟。在评估板上可访问全部12个输出和4个参考输入。

输出差分传输线对采用50?的单端特性阻抗，并连接至标准边缘安装型SMA连接器。AD9543具有完全可配置的电源，允许用户在通过降压开关稳压器或外部LDO直接供电的同时评估AD9543。AD9543评估板使用符合RoHS标准的FR-4材料。为方便起见，此处提供了摘自AD9543数据手册的详细信息。请将本用户指南与ADI提供的数据手册配合使用。
