AD9525旨在满足长期演进(LTE)和多载波GSM基站设计的转换器时钟要求。

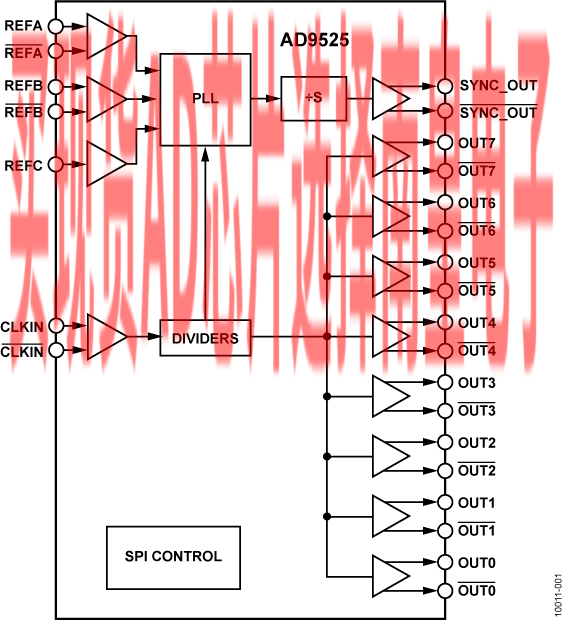

AD9525提供低功耗、多路输出时钟分配功能，具有低抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO或VCXO使用。VCO输入和八个LVPECL输出最高工作频率为3.6 GHz。所有输出共用一个分频器，分频范围为1到6。

AD9525提供了一个专用输出，可用于提供一个用于重置或同步数据转换器的可编程信号。输出信号可以通过一个SPI写入操作激活。

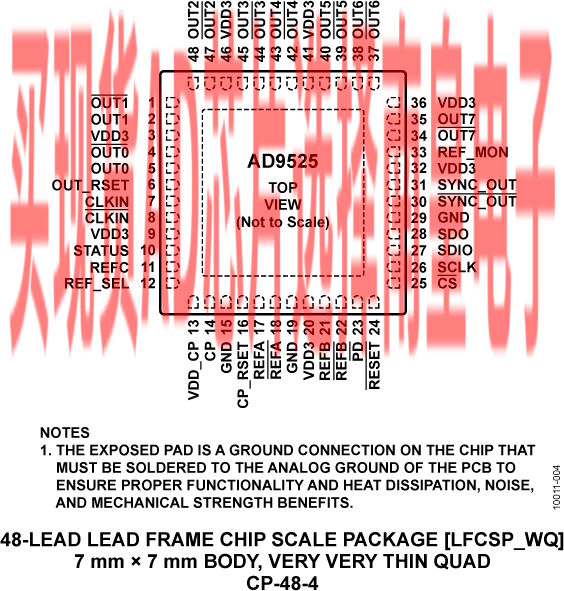

AD9525提供48引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCXO或VCO的工作电压最高可达5.5 V。

AD9525的工作温度范围为?40°C至+85°C的扩展工业温度范围。

• LTE和多载波GSM基站
• 为高速ADC、DAC提供时钟
• 自动测试设备(ATE)和高性能仪器仪表
• 40/100Gb/s OTN线路端时钟
• 电缆/DOCSIS CMTS时钟
• 测试与测量

• 集成超低噪声频率合成器

• 8个差分3.6 GHz LVPECL输出和1个LVPECL或2个CMOS SYNC输出
• 2个差分参考输入和1个单端参考输入

AD9525BCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：11.76（100-499个）；10（1000+个）

AD9525BCPZ-REEL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：11.76（100-499个）；10（1000+个）

EVAL-AD9525：AD9525评估板

AD9525评估板是一款紧凑、易于使用的平台，可用来评估AD9525的全部特性。提供两种评估板：一个是集成预填充外部VCO和环路滤波器(AD9525/PCBZ-VCO)的评估板，另一个是无VCO/VCXO和环路滤波器(AD9525/PCBZ)的评估板。本用户指南主要介绍已在板上集成VCO和环路滤波器的AD9525/PCBZ-VCO。AD9525提供低功耗、多路输出时钟分配功能，具有低抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO或VCXO使用。VCO输入和八路LVPECL输出最高工作频率为3.6 GHz。所有输出共用一个分频器，分频范围为1到6。AD9525还提供一个专用输出，可用于提供一个用于重置或同步数据转换器的可编程信号。有关器件的更多信息，参见AD9525数据手册。本用户指南应与AD9525数据手册和软件文档（可访问www.analog.com/clocks获取）配合使用。
