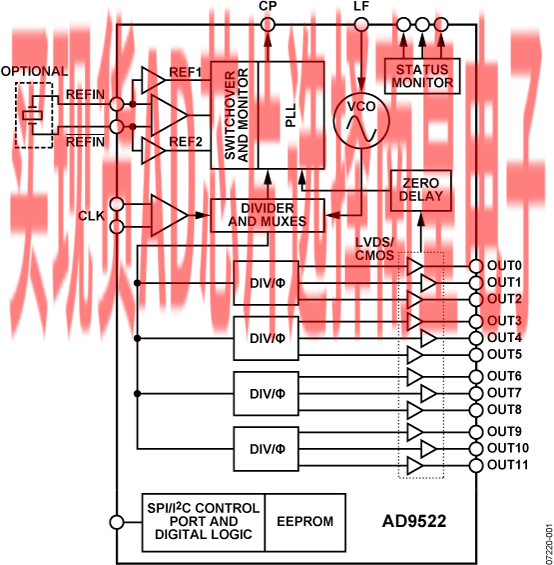

AD9522-11提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL）和电压控制振荡器（VCO）。片内VCO的调谐频率范围为2.27 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9522串行接口支持SPI和I2C端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。

AD9522具有12路LVDS输出（分为四组）。任一路800 MHz LVDS输出均可重新配置为两路250 MHz CMOS输出。

每组输出均具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。

AD9522提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。

AD9522的额定工作温度范围为?40°C至+85°C标准工业温度范围。

AD9520-1是AD9522-1的等效产品，采用LVPECL/CMOS驱动器而非LVDS/CMOS驱动器。

1AD9520在本数据手册中泛指AD9522系列的所有器件。但是，使用AD9522-1时，它仅指AD9522系列的该特定器件。

应用

• 低抖动、低相位噪声时钟分配
• SONET、10Ge、10G FC和其它10 Gbps协议的时钟产生和转换
• 前向纠错（G.710）
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备（ATE）和高性能仪器仪表
• 宽带基础设施

• 低相位噪声、锁相环（PLL）
• 片内VCO的调谐频率范围为2.27 GHz至2.65 GHz
• 支持最高2.4 GHz的外部3.3 V/5 V VCO/VCXO
• 1路差分或2路单端基准输入

• 支持最高250 MHz的CMOS、LVPECL或LVDS基准
• 基准输入接受16.62 MHz至33.3 MHz晶振
• 可选基准时钟倍频器
• 欲了解更多特性，请参考数据手册

AD9522-1BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：17.63（100-499个）；14.98（1000+个）

AD9522-1BCPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：17.63（100-499个）；14.98（1000+个）

EVAL-AD9522-1：AD9522-1 评估板

AD9522-x（以下简称AD9522）是一款极低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达24个输出。AD9522具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9522系列还提供用于外部VCXO的必要配置。

AD9522评估板是一款紧凑、易于使用的平台，可用来评估AD9522的全部特性。
