AD9518-31 AD9518-31提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且集成片内PLL和VCO。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9518-3强调低抖动和相位噪声以实现数据转换器的优质性能，同时能够满足其他应用所需的严格相位噪声和抖动要求。

AD9518-3具有六个LVPECL输出（三对）。LVPECL输出的工作频率可达1.6 GHz。

对于需要额外输出、晶体参考输入、零延迟或EEPROM的应用以便在启动时自动配置，提供AD9520和AD9522。

此外，AD9516和AD9517类似于AD9518，但具有不同的输出组合。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。

AD9518-3提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9518-3的额定工作温度范围为–40°C至+85°C工业温度范围。

应用

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
• 前向纠错(G.710)
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备(ATE)和高性能仪器仪表

1AD9518泛指AD9518系列的所有器件。 但是，使用AD9518-3时，它仅指AD9518系列的该特定器件。

• 片内VCO的调谐频率范围为1.75 GHz至2.25 GHz
• 可选外部VCO/VCXO，最高达2.4 GHz
• 1路差分或2路单端基准输入
• 基准监控功能
• 自动/手动基准电压源切换/保持模式
• 自动从保持模式恢复
• 接受最高250 MHz的基准频率

• 可编程PFD路径延迟
• 可选数字或模拟时钟检测
• 三对1.6 GHz LVPECL输出
  每对共用1至32分频器和粗调相位延迟
  加性输出抖动：225 fS 均方根值
  通道间偏斜成对输出小于10 ps
• 上电时所有输出自动同步
• 可以根据需要手动同步多路输出
• 串行控制端口

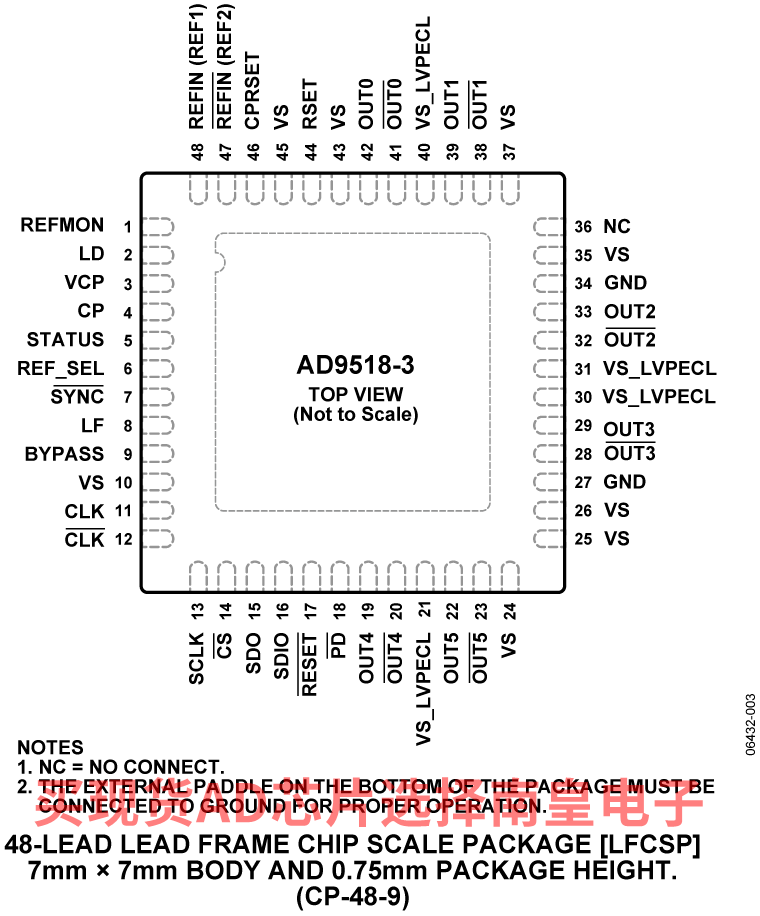

• 48引脚LFCSP封装

AD9518-3ABCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.01（100-499个）；7.66（1000+个）

AD9518-3ABCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.01（100-499个）；7.66（1000+个）

AD9518-3BCPZ，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：，AD官网报价：

AD9518-3BCPZ-REEL7，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：，AD官网报价：

EVAL-AD9518-3：AD9518-3评估板

AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

请将本用户指南与AD9516、AD9517和AD9518数据手册配合使用。
