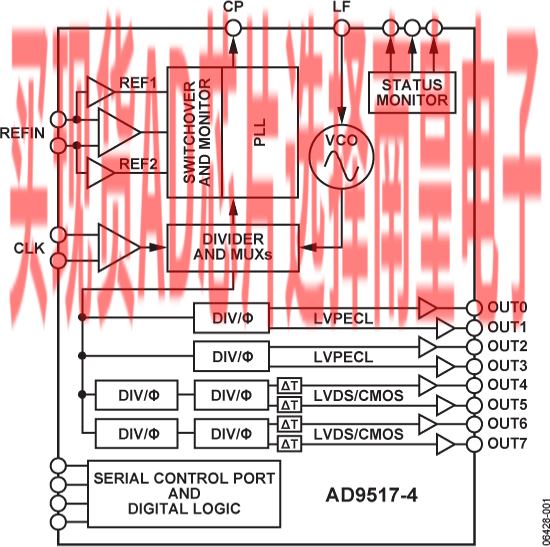

AD9517-41提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.45 GHz至1.80 GHz。也可以使用高达2.4 GHz的外部VCO/VCXO。

AD9517-4具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9517-4具有四路LVPECL输出（分为两对）和四路LVDS输出（分为两对）。可以将每路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

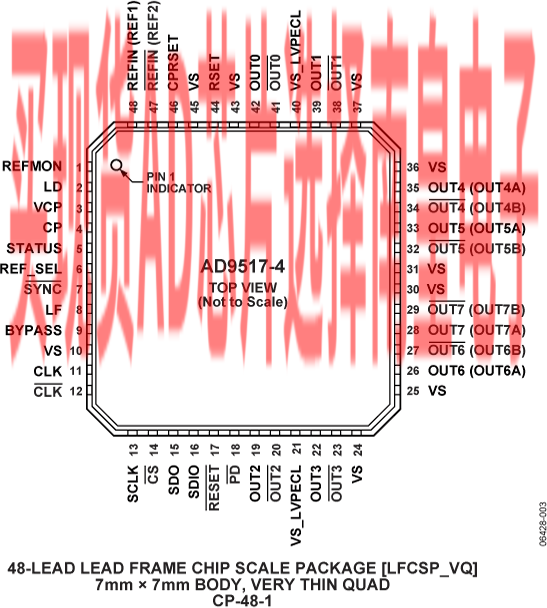

AD9517-4提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9517-4的额定工作温度范围为?40°C至+85°C工业温度范围。

应用

低抖动、低相位噪声时钟分配

10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4

前向纠错(G.710)

为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

高性能无线收发器

自动测试设备(ATE)和高性能仪器仪表

1AD9517泛指AD9517系列的所有器件。但是，使用AD9517-4时，它仅指AD9517系列的该特定器件。

• 低相位噪声、锁相环
  片内VCO的调谐频率范围为1.45 GHz至1.80 GHz
  可选外部VCO/VCXO，最高达2.4 GHz
  1路差分或2路单端基准输入
  参考监控功能
  自动/手动基准电压源切换/保持模式
  自动从保持状态恢复
  支持最高250 MHz的LVPECL、LVDS或CMOS基准
  可编程PFD路径延迟
  可选数字或模拟时钟检测
• 两对1.6 GHz LVPECL输出
  每对输出共用1至32分频器和粗调相位延迟
  加性输出抖动：225 fS 均方根值
  通道间偏斜成对输出小于10 ps
• 两对800 MHz LVDS时钟输出
  每对输出共用两个级联的1至32分频器和粗调相位延迟
  加性输出抖动：275 S 均方根值
  可以精调每路LVDS输出的延迟(Δt)

• 8路250 MHz CMOS输出（每路LVDS输出对应两路）
• 上电时所有输出自动同步
• 欲了解更多特性，请参考数据手册

AD9517-4ABCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；8.04（1000+个）

AD9517-4ABCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；8.04（1000+个）

AD9517-4BCPZ，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：，AD官网报价：

AD9517-4BCPZ-REEL7，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：，AD官网报价：

EVAL-AD9517-4：AD9517- 4评估板

AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

请将本用户指南与AD9516、AD9517和AD9518数据手册配合使用。

---

EVAL-AD-FMCOMMS6-EBZ：AD-FMCOMMS6-EBZ 评估板

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。 与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下：

降低接收机复杂性，减少所需级数；提高性能和降低功耗 避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。 该评估板集成放大级，可保持ACD的满量程输入。 板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。 该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。
