AD9517-11提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.30 GHz至2.65 GHz。也可以使用高达2.4 GHz的外部VCO/VCXO。

AD9517-1具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9517-1具有四路LVPECL输出（分为两对）和四路LVDS输出（分为两对）。可以将每路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

对于需要额外输出的应用，可使用AD9520和AD9522，二者具有晶振基准电压输入、零延迟或用于启动时自动配置的EEPROM。此外，AD9516和AD9518特性与AD9517相似，但输出组合不同。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

AD9517-1提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。



AD9517-1的额定工作温度范围为?40°C至+85°C工业温度范围。

应用

低抖动、低相位噪声时钟分配

10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4

前向纠错(G.710)

为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

高性能无线收发器

自动测试设备(ATE)和高性能仪器仪表

1AD9517在本数据手册中泛指AD9517系列的所有器件。但是，使用AD9517-1时，它仅指AD9517系列的该特定器件。

• 低相位噪声锁相环(PLL)
  片内VCO的调谐频率范围为2.30 GHz至2.65 GHz
• 可选外部VCO/VCXO，最高达2.4 GHz
• 1路差分或2路单端参考输入
• 参考监控功能
• 自动恢复和手动参考
  切换/保持模式
• 支持最高250 MHz的LVPECL、LVDS或CMOS基准
• 可编程PFD路径延迟
• 可选数字或模拟锁定检测
• 2对800 MHz LVDS时钟输出
• 可以将每路LVDS输出重新配置为两路250MHz CMOS输出

• 2对1.6 GHz LVPECL输出
  每对输出共用1至32分频器和粗调相位延迟
  加性输出抖动：225 fs均方根值
  通道间偏斜成对输出小于10 ps
• 每对输出共用两个1至32级联分频器和粗调相位延迟
  加性输出抖动：275 fs均方根值
  可以精调每路LVDS输出的延迟(Δt)
• 上电时所有输出自动同步
• 提供手动输出同步

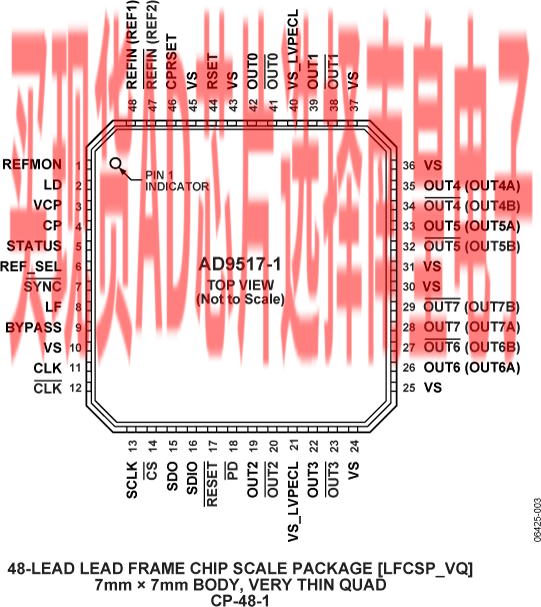

• 采用48引脚LFCSP封装

AD9517-1ABCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；8.04（1000+个）

AD9517-1ABCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；8.04（1000+个）

AD9517-1BCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：，AD官网报价：

AD9517-1BCPZ-REEL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：，AD官网报价：

EVAL-AD9517-1：AD9517- 1评估板

AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

请将本用户指南与AD9516、AD9517和AD9518数据手册配合使用。
