AD9516-2的基本参数

制造厂商：AD
产品类别：定时IC和时钟
技术类目：时钟产生器件
功能描述：14路输出时钟发生器，集成2.2 GHz VCO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9516-2的产品详情：

AD9516-2*提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.05 GHz至2.33 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-2具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9516-2提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

AD9516-2提供64引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源（VCP）与5 V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9516-2的额定工作温度范围为?40°C至+85°C标准工业温度范围。

应用

低抖动、低相位噪声时钟分配
10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
前向纠错(G.710)
为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
高性能无线收发器
自动测试设备(ATE)和高性能仪器仪表

* AD9516泛指AD9516系列的所有器件。但是，使用AD9516-2时，它仅指AD9516系列的该特定器件。

AD9516-2的优势和特点：

低相位噪声锁相环(PLL)
- 6对1.6 GHz LVPECL输出
  - 低相位噪声锁相环(PLL)
    - 6对1.6 GHz LVPECL输出

4对800 MHz LVDS时钟输出
- 上电时所有输出自动同步
- 提供手动输出同步
- 64引脚LFCSP
- 其他特性请参考数据手册

AD9516-2具体的完整产品型号参数及价格（美元）：

AD9516-2BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：10.32（100-499个）；8.77（1000+个）

AD9516-2BCPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：8.77（1000+个）

AD9516-2的评估套件：

EVAL-AD9516-2：AD9516-2 评估板

AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。该用户指南涵盖AD9516系列以及AD9517和AD9518系列（以下简称AD951x）的所有六个版本。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

对于没有内部VCO的AD9516-5，可忽略本文档中适用于内部VCO（如VCO校准）的部分内容。

应用

模数与数模转换器的时钟频率高达2.9 GHz 网络和通信线路卡测试与测量设备无线基站、控制器时钟净化/抖动衰减时钟分配

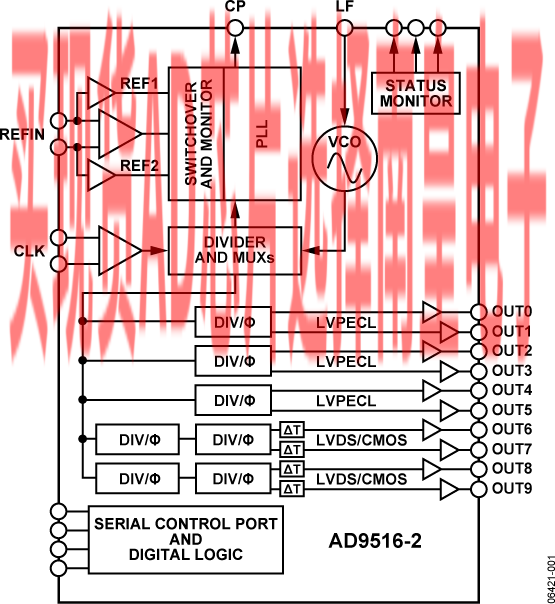

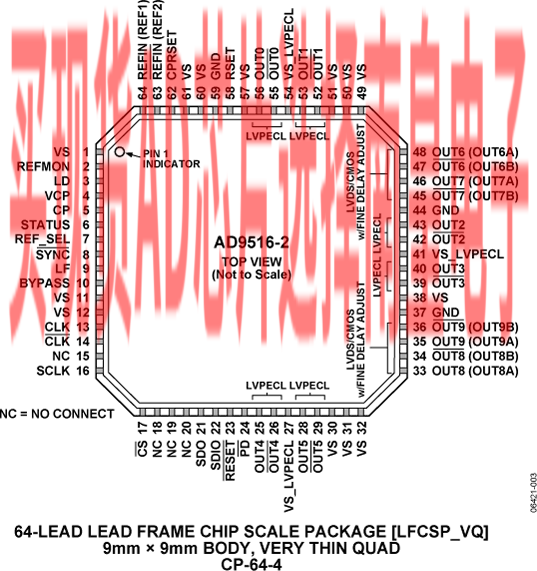

AD9516-2的电路图解：
