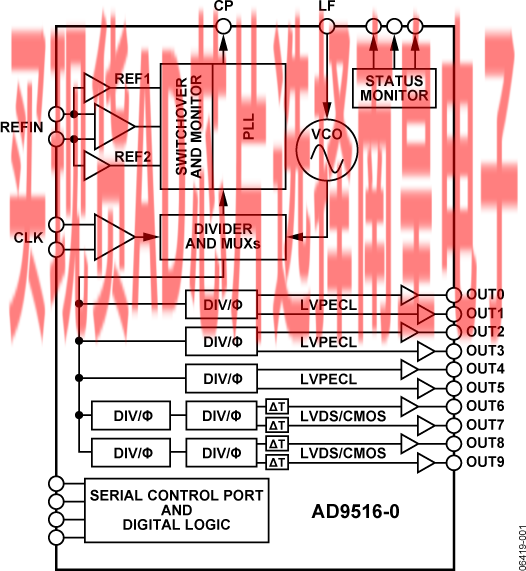

AD9516-0*提供多路输出时钟分配功能，具有亚皮秒级抖动性能，还配有片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.55 GHz至2.95 GHz。或者，也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-0具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9516-0提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

AD9516-0提供64引脚LFCSP封装，可以采用3.3 V单电源供电。将，采用外部VCO时，需要更宽的电压范围, 可通过将电荷泵电源(VCP)与5.5 V电压相连来实现独立的LVPECL电源可以为2.375 V至3.6 V。

AD9516-0的额定工作温度范围为?40°C至+85°C工业温度范围。

应用
--低抖动、低相位噪声时钟分配
--10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
--前向纠错(G.710)
--为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
--高性能无线收发器
--自动测试设备(ATE)和高性能仪器仪表

* AD9516泛指AD9516系列的所有器件。

数据手册，Rev. 0，4/07

• 下载示例代码
• 8路250 MHz CMOS输出（每路LVDS输出对应两路）
• 可以根据需要手动同步多路输出
• 片内VCO的调谐频率范围为2.55 GHz至2.95 GHz
• 可选外部VCO/VCXO，最高达2.4 GHz
• 1路差分或2路单端基准输入
• 参考监控功能
• 自动/手动参考时钟切换/保持模式

• 自动从保持状态恢复
• 接受最高250 MHz的参考频率
• 可编程PFD路径延迟
• 可选数字或模拟时钟检测
• 三对1.6 GHz LVPECL输出
  每对共用1至32分频器和粗调相位延迟
  加性输出抖动：225 fS均方根值
  通道间偏斜成对输出小于10 ps
• 两对800 MHz LVDS时钟输出
  每对共用两个级联的1至32分频器和粗调相位延迟
  加性输出抖动：275 fS均方根值
  可以精调每路LVDS输出的延迟(ΔT)
• 上电时所有输出自动同步
• 串行控制端口

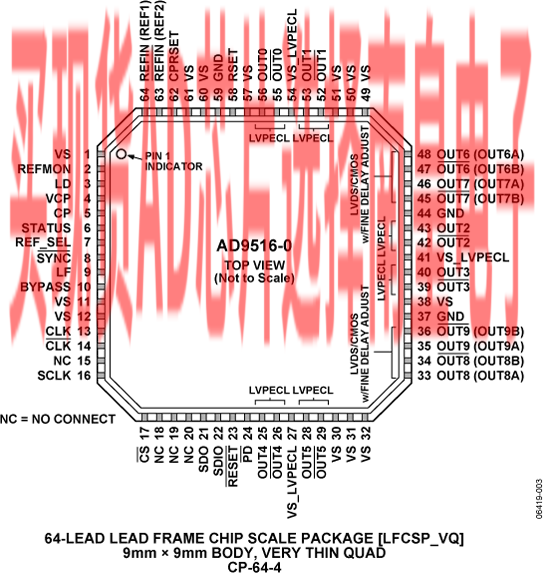

• 64引脚LFCSP封装

AD9516-0BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.89（100-499个）；8.41（1000+个）

AD9516-0BCPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.89（100-499个）；8.41（1000+个）

EVAL-AD9516-0：AD9516-0 评估板

AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。该用户指南涵盖AD9516系列以及AD9517和AD9518系列（以下简称AD951x）的所有六个版本。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。该用户指南涵盖AD9516系列以及AD9517和AD9518系列（以下简称AD951x）的所有六个版本。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。

对于没有内部VCO的AD9516-5，可忽略本文档中适用于内部VCO（如VCO校准）的部分内容。

应用

模数与数模转换器的时钟频率高达2.9 GHz 网络和通信线路卡 测试与测量设备 无线基站、控制器 时钟净化/抖动衰减 时钟分配
