AD9508提供时钟扇出能力，针对能使系统性能达到优质的低抖动进行设计。这款器件能满足时钟数据转换器等应用所需的相位噪声和低抖动要求，可优化这些应用的性能。

它集成4个独立的差分时钟输出，每一个输出都支持多种逻辑电平类型。包括LVDS (1.65 GHz)、HSTL (1.65 GHz)和1.8 V CMOS (250 MHz)。在1.8 V CMOS输出模式下，差分输出转换为两个CMOS单端信号。无论工作电源电压如何改变，CMOS输出始终为1.8 V逻辑电平。

每路输出都有一个可编程分频器，可以旁路该分频器或者设置最高1024的整数分频比。此外，AD9508还支持输出相位在输出之间进行粗调。

上电时，还可对器件进行各种固定配置的引脚编程，从而无需进行SPI或I2C编程。

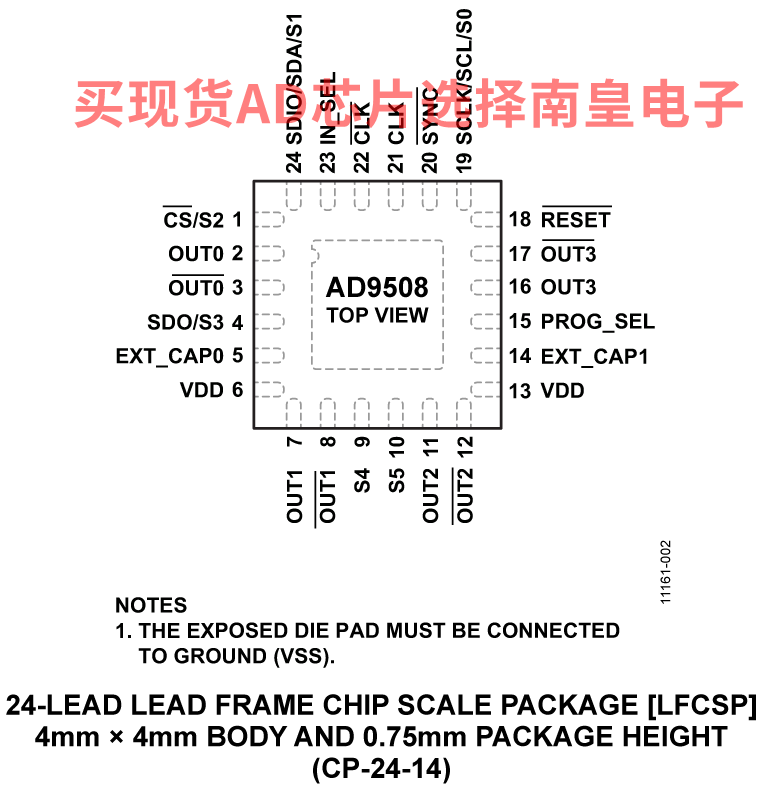

AD9508提供24引脚LFCSP封装，可以采用2.5 V或3.3 V单电源供电。温度范围为−40°C至+85°C。

应用

• 低抖动、低相位噪声时钟分配
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 高性能仪器仪表
• 宽带基础设施

• 1.65 GHz差分时钟输入/输出
• 10位可编程分频器，1至1024整数分频比
• 高达4个差分输出或8个CMOS输出
• 用于上电时进行硬连线编程的引脚绑定功能
• 宽带随机抖动：<115 fs rms
• 加性输出抖动：41fs rms（12 KHz至20 MHz）
• 出色的输出间隔离
• 所有输出自动同步
• 欲了解更多特性，请参考数据手册

• 下载 AD9508-EP数据手册 (pdf)
• 扩展温度范围： −55 ℃至+105 ℃
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/13626 DSCC图纸号

AD9508BCPZ，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：6.08（100-499个）；5.17（1000+个）

AD9508BCPZ-REEL7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.08（100-499个）；5.17（1000+个）

AD9508SCPZ-EP，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 105C，AD官网报价：9.75（100-499个）；8.29（1000+个）

AD9508SCPZ-EP-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 105C，AD官网报价：9.75（100-499个）；8.29（1000+个）

EVAL-AD9508：AD9508评估板

AD9508评估板是一款紧凑、易于使用的平台，可用来评估AD9508的全部特性。本用户指南将重点说明AD9508评估板和软件。AD9508是一款灵活的高性能1:4时钟缓冲器。每个输出具有一个可编程分频器，可通过SPI/I2C编程或Sx引脚绑定设置。AD9508采用2.5 V和3.3 V电源电压工作。
