AD9484（8位、500 MSPS、1.8 V模数转换器）-AD代理

AD9484的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：8位、500 MSPS、1.8 V模数转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9484的产品详情：

AD9484是一款8位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器与基准电压源，可提供完整的信号转换解决方案。VREF引脚可用来监控内部基准电压或提供外部基准电压（必须通过SPI端口使能外部基准电压模式）。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9484采用先进的BiCMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。该产品受美国及国际专利保护。

应用

无线和有线宽带通信
电缆反转通路
通信测试设备
低成本数字示波器
卫星子系统
功率放大器线性化

产品聚焦

高性能。
500 MSPS、250 MHz输入时信噪比维持在47 dBFS。

易于使用。
LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活，采用1.8 V单电源则简化了系统电源设计。

串行端口控制。
标准串行端口接口支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、节电模式、增益调整及生成输出测试码等。

与12位 500Msps ADC AD9434和12位250Msps ADC AD9230引脚兼容。

AD9484的优势和特点：

信噪比(SNR)：47 dBFS（fIN最高为250 MHz，500 MSPS）
有效位数(ENOB)：7.5位（fIN 最高为250 MHz，500 MSPS，−1.0 dBFS）
无杂散动态范围(SFDR )：79 dBc（fIN 最高为250 MHz，500 MSPS，−1.0 dBFS）
集成输入缓冲器

出色的线性度：
- 微分非线性(DNL) = ±0.1 LSB（典型值）
- 积分非线性(INL) = ±0.1 LSB（典型值）
500 MSPS时提供LVDS输出（ANSI -644电平）
1 GHz全功率模拟带宽
与AD9434 和 AD9230 ADC引脚兼容
欲了解更多特性，请参考数据手册

AD9484具体的完整产品型号参数及价格（美元）：

AD9484BCPZ-500，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：50.82（100-499个）；43.2（1000+个）

AD9484BCPZRL7-500，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：50.82（100-499个）；43.2（1000+个）

AD9484的评估套件：

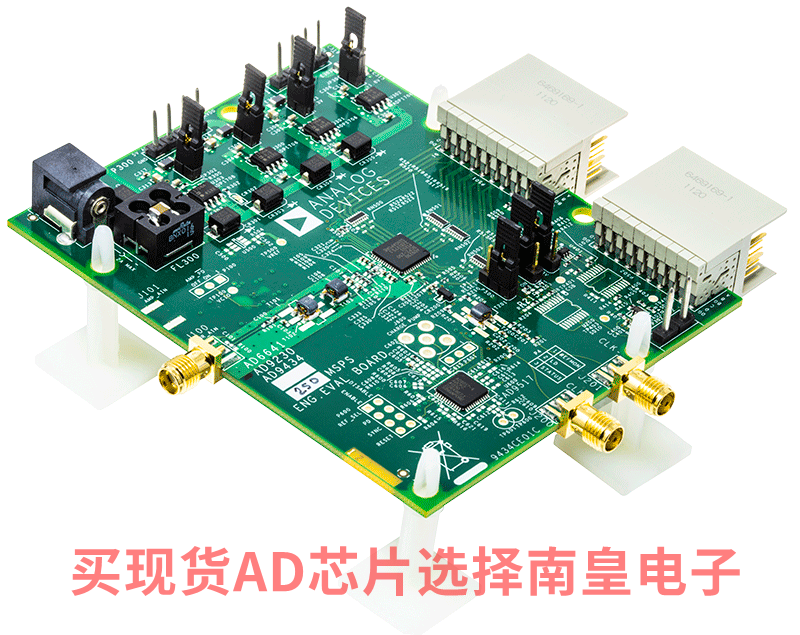

EVAL-AD9484：AD9484 评估板

本页提供AD9484的评估板文档和订购信息。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
