AD9467是一款16位、单芯片、中频(IF)采样模数转换器(ADC)，针对高性能、宽带宽和易用性而优化。这款产品以250 MSPS的转换速率工作，设计用于要求高动态范围的无线接收机、仪器仪表和测试设备。

该ADC要求采用1.8 V和3.3 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为LVDS兼容(ANSI-644兼容)，而且包括能降低短迹线所需总电流的方式。

它提供一个数据时钟输出(DCO)用于在输出端捕获数据，并发送新输出字节信号。

它还通过SPI支持掉电功能，禁用时典型功耗小于5 mW。

同时提供一些可选特性，供用户按照工作条件做出不同的选择，包括选择输入范围、数据格式选择以及输出数据测试码。

AD9467采用72引脚LFCSP无铅封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

应用

• 多载波、多模式手机接收机
• 天线阵列定位
• 功率放大器线性化
• 宽带无线
• 雷达
• 红外成像
• 通信仪器

• SNR：75.5 dBFS（最高210 MHz，250 MSPS时）
• SFDR：90 dBFS（最高300 MHz，250 MSPS时）
• SFDR（170 MHz，250 MSPS时）
  • 92 dBFS (?1 dBFS)
  • 100 dBFS (-2 dBFS)
• 抖动：60 fs rms
• 出色的线性度(250 MSPS)
  • 差分非线性(DNL)：±0.5 LSB（典型值）
  • 积分非线性(INL)：±3.5 LSB（典型值）
• 欲了解更多特性，请参考数据手册

• 下载AD9467-EP数据手册
• 扩展温度范围(-55°C至+125°C)
• 受控制造基线
• 认证数据可应要求提供

AD9467BCPZ-200，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：141.6（100-499个）；120.36（1000+个）

AD9467BCPZ-250，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：169.20（100-499个）；143.82（1000+个）

AD9467BCPZRL7-200，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：141.6（100-499个）；120.36（1000+个）

AD9467BCPZRL7-250，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：169.20（100-499个）；143.82（1000+个）

AD9467SCPZ-250-EP，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：248.72（100-499个）；212.4（1000+个）

AD9467SCPZ250EPRL7，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-55 to 125C，AD官网报价：248.72（100-499个）；212.4（1000+个）

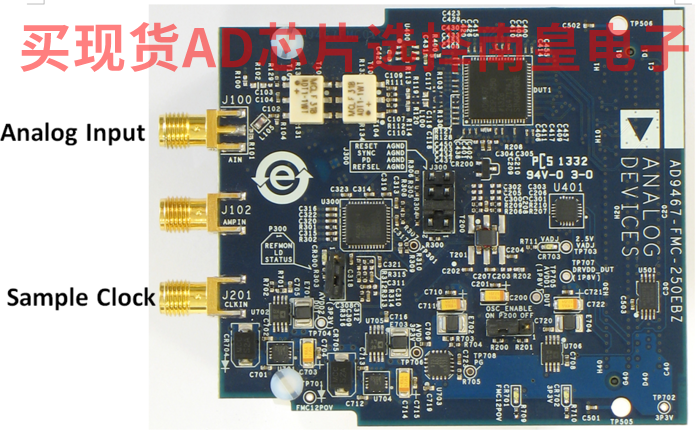

EVAL-AD9467：AD9467 评估板

本页提供AD9467的评估板文档和订购信息。
