AD9434的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12位、370 MSPS/500 MSPS、1.8 V模数转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9434的产品详情：

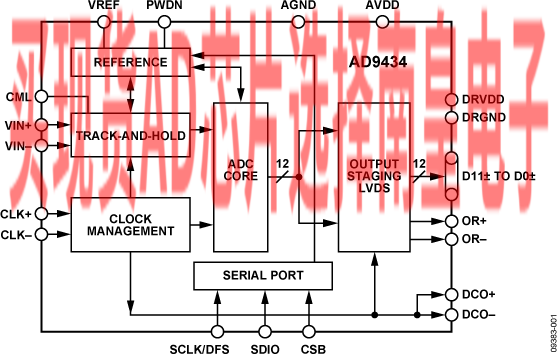

AD9434是一款12位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器与基准电压源，可提供完整的信号转换解决方案。VREF引脚可用来监控内部基准电压或提供外部基准电压（必须通过SPI端口使能外部基准电压模式）。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644) 兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

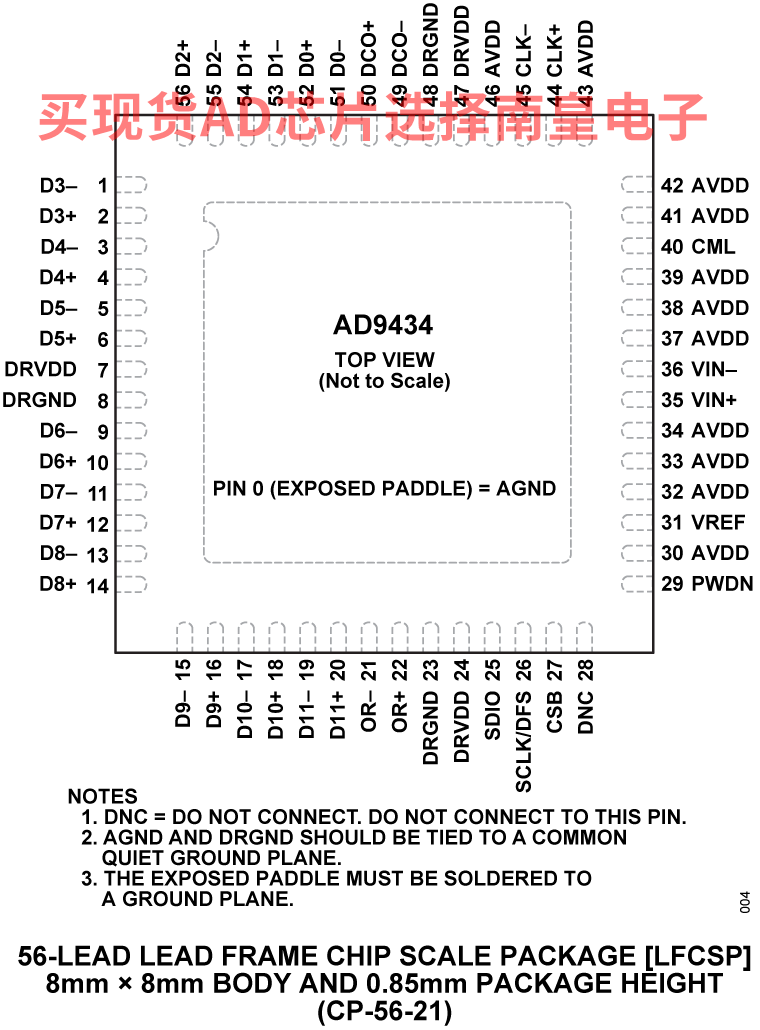

AD9434采用先进的BiCMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。该器件受美国及国际专利保护。

应用

无线和有线宽带通信
电缆反转通路
通信测试设备
雷达和卫星子系统
功率放大器线性化

产品聚焦

高性能。
500 MSPS、250 MHz输入时信噪比维持在65 dBFS。

低功耗。
500 MSPS时功耗仅660 mW。

易于使用。
LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活，采用1.8 V单电源则简化了系统电源设计。

串行端口控制
标准串行端口接口支持各种产品功能，例如：数据格式化、省电模式、增益调整及生成输出测试码等。

AD9434与 AD9230引脚兼容，只需通过极少的设计更改就能取代许多应用中的现有ADC。

AD9434的优势和特点：

信噪比(SNR)：65 dBFS（fIN最高为250MHz，500 MSPS）
有效位数(ENOB)：10.5位（fIN最高为250 MHz，500 MSPS，−1.0 dBFS）
无杂散动态范围(SFDR)：-78 dBc（fIN最高为250 MHz，500 MSPS，−1.0 dBFS）
集成输入缓冲器
出色的线性度
- 差分非线性(DNL)：±0.5 LSB（典型值）
- 积分非线性(INL)：±0.6 LSB（典型值）
500 MSPS时提供LVDS输出（ANSI -644电平）
1 GHz全功率模拟带宽
片内基准电压源，无需外部解耦

低功耗
- 690 mW (500 MSPS)—LVDS SDR模式
- 660 mW (500 MSPS)—LVDS DDR模式
可编程（标称）输入电压范围
- 1.18 V p-p至1.6 V p-p、1.5 V p-p（标称值）
1.18 V p-p至1.6 V p-p、1.5 V p-p（标称值）
可选择输出数据格式（偏移二进制、二进制补码、格雷码）
时钟占空比稳定器
带可编程时钟和数据对准功能的集成数据时钟输出

AD9434具体的完整产品型号参数及价格（美元）：

AD9434BCPZ-370，封装：56 ld LFCSP (8x8mm, 5.1mm exposed pad)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：120（100-499个）；102（1000+个）

AD9434BCPZ-500，封装：56 ld LFCSP (8x8mm, 5.1mm exposed pad)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：176.4（100-499个）；149.94（1000+个）

AD9434BCPZRL7-370，封装：56 ld LFCSP (8x8mm, 5.1mm exposed pad)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：120（100-499个）；102（1000+个）

AD9434BCPZRL7-500，封装：56 ld LFCSP (8x8mm, 5.1mm exposed pad)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：176.4（100-499个）；149.94（1000+个）

AD9434的评估套件：

EVAL-AD9434：AD9434 评估板

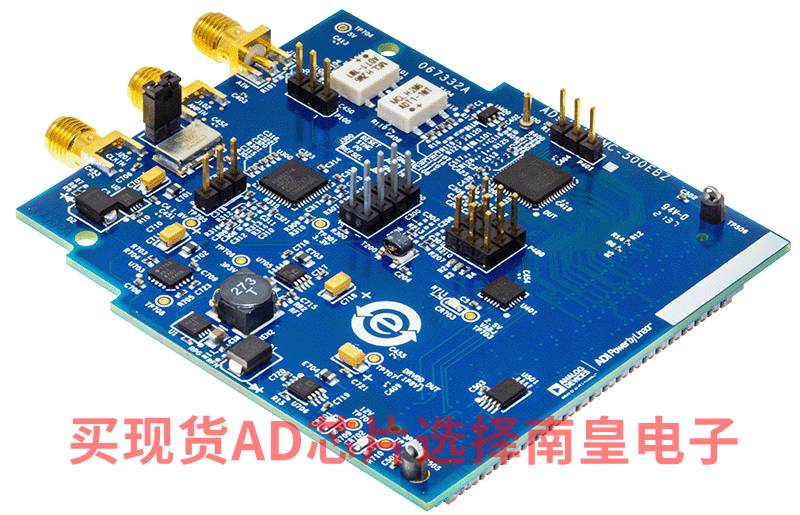

AD9434-500EBZ用于评估单通道12位ADC AD9434。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9434的SPI可编程功能。

AD9434数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

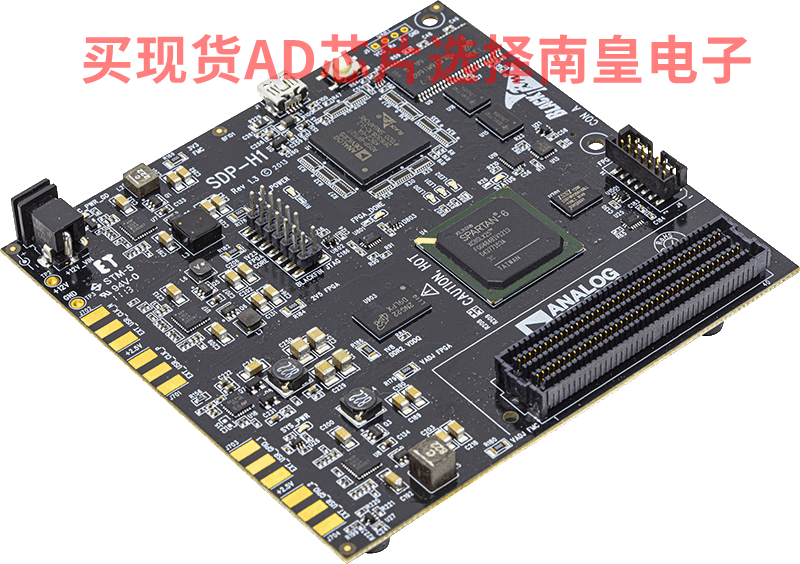

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
