- 制造厂商:AD
- 产品类别:集成式RF发射器、接收器和收发器
- 技术类目:宽带收发器 IC
- 功能描述:带观测路径功能的集成式双通道RF收发器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

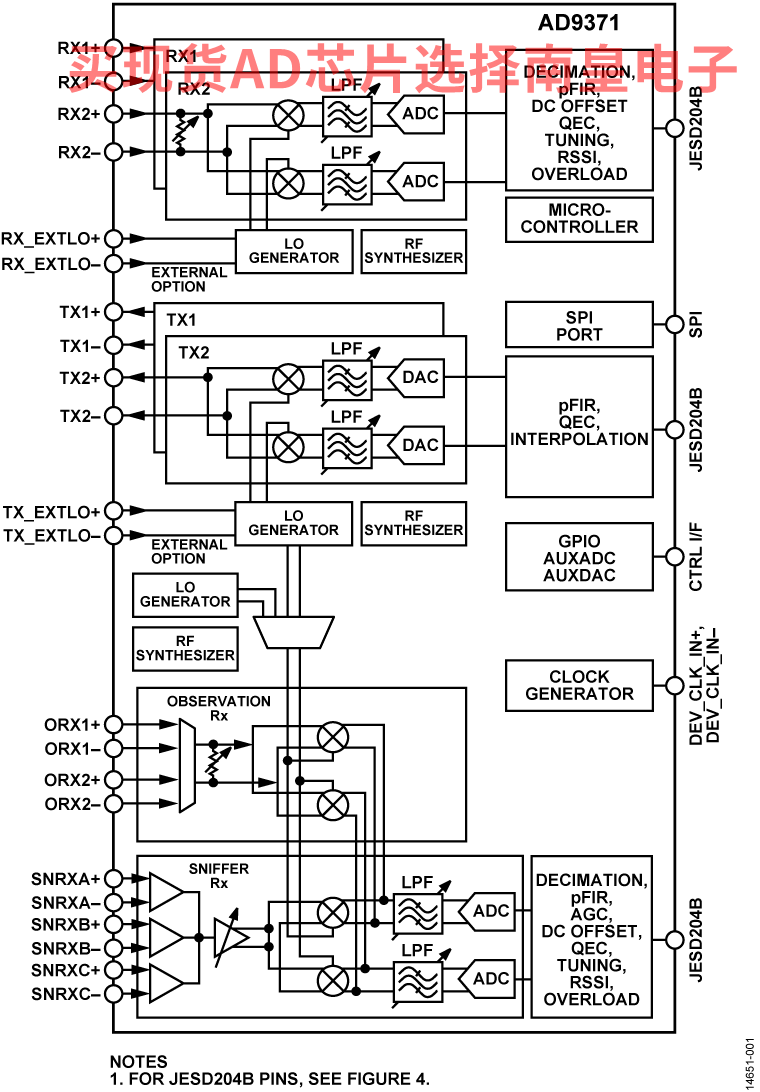

AD9371是一款高度集成的宽带RF收发器,提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz,涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外,它还支持带宽高达250 MHz的观测接收器和发送频率合成,能够适应数字校正算法。
该收发器由宽带直接变频信号路径组成,拥有罕有的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器,消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能,如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO),可提供额外的监控和控制功能。
内置具有两个输入的观测接收器通道,可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入,可监控不同频段内的无线电活动。
高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。
完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可较大程度地减少外部元件数量。

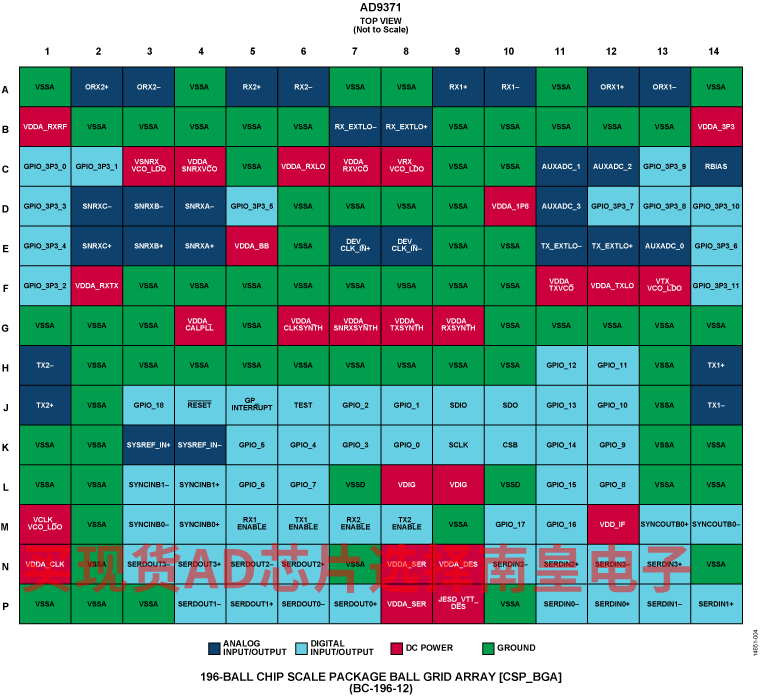

需要1.3 V电源向AD9371内核供电,并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平,可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。
应用
- 3G/4G微基站和宏基站(BTS)
- 3G/4G多载波微微蜂窝
- FDD和TDD有源天线系统
- 微波非视距(NLOS)回程系统
- 双通道差分发射器(Tx)
- 双通道差分接收器(Tx)
- 具有2个输入的观测接收器(ORx)
- 具有3个输入的嗅探器接收器(SnRx)
- 可调范围:300 MHz至6000 MHz
- Tx合成带宽(BW):250 MHz
- Rx带宽:8 MHz至100 MHz
- 支持频分双工(FDD)和时分双工(TDD)工作模式
- 完全集成的独立小数N分频射频(RF),用于Tx、Rx、ORx和时钟生成
- JESD204B数字接口
AD9371BBCZ,封装:196-Ball CSPBGA (12mm x 12mm x 1.27mm),包装形式及数量:托盘,189,工作温度:-40 to 85C,AD官网报价:294(100-499个);294(1000+个)
AD9371BBCZ-REEL,封装:196-Ball CSPBGA (12mm x 12mm x 1.27mm),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:294(1000+个)

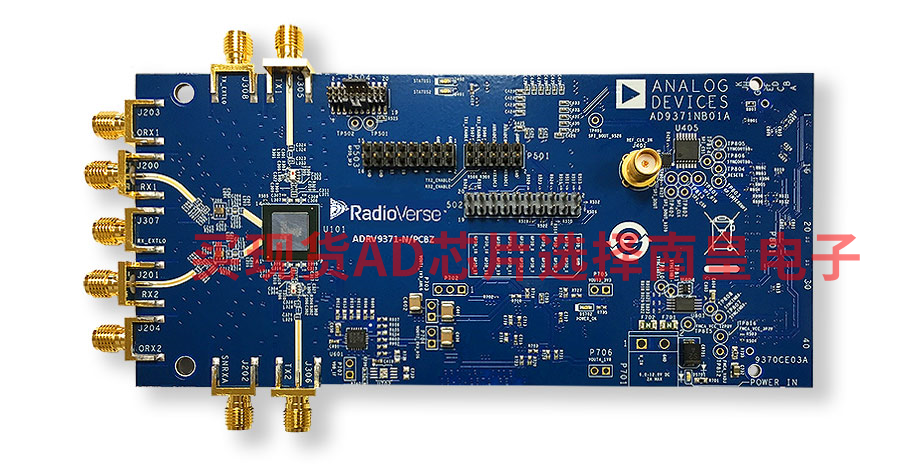

ADRV9371:ADRV9371-N/PCBZ和ADRV9371-W/PCBZ板
ADRV9371-N/PCBZ和ADRV9371-WPCBZ是设计用于展示AD9371的无线电卡;AD9371是一款高性能、宽带、集成式RF收发器,设计用于RF应用,比如4G基站、测试和测量应用,以及软件定义无线电。无线电卡能为硬件工程师、软件工程师和系统架构师提供单个2x2收发器平台,用于无线电解决方案的器件评估和快速原型制。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案,以及一个高性能时钟解决方案——均已安装在电路板上。
同时兼具窄调谐范围和宽调谐范围。
ADRV9371-N/PCBZ针对1.8GHz至2.6GHz窄调谐范围进行了性能优化。在此频段之外的调谐RF频率将会表现出较低的RF性能。该电路板主要是为了帮助RF工程师连接AD9371至RF测试台(矢量信号分析仪、信号发生器等),实现较佳性能。
ADRV9371-W/PCBZ可在300MHz至6GHz的宽调谐范围内工作,但RF性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前,软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形,而不是关心最后1 dB或1% EVM的性能。
该板与Xilinx ZC706母板(EK-Z7-ZC706-G)对接(单独订购)。
