AD9364是一款1 x 1 通道高性能、高集成度RF捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9364工作频率范围为70 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

AD9364采用10 mm x 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

• 集成12位DAC和ADC的RF 1 × 1 收发器
• 频段： 70 MHz至6.0 GHz
• 支持TDD和FDD
• 可调谐通道带宽： <200 kHz至56 MHz
• 双通道接收器： 6路差分或12路单端输入
• 出色的接收器灵敏度，噪声系数小于2.5 dB
• RX增益控制
  实时监视和控制信号用于手动增益
  独立自动增益控制
• 欲了解更多特性，请参考数据手册

AD9364BBCZ，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：156（100-499个）；156（1000+个）

AD9364BBCZREEL，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：156（1000+个）

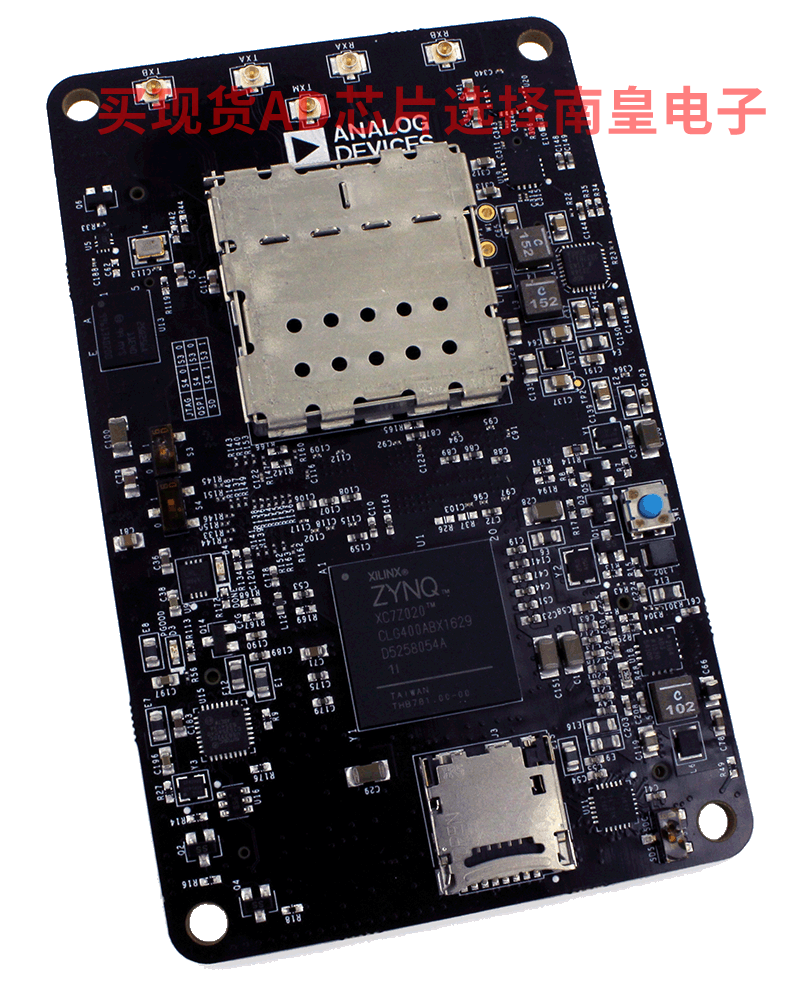

ADRV9364-Z7020：SDR 1x1系统化模块

ADRV9364-Z7020 SDR 1x1 系统化模块(SOM)是一款软件定义无线电(SDR)，将 ADI 公司的 AD9364 集成式 RF Agile Transceiver 捷变收发器与 Xilinx Z-7020 Zynq-7000 完全可编程 SoC 相结合。

ADRV9364-Z7020 提供 70 MHz 至 6.0 GHz 范围内的宽带单接收和发送路径，非常适合各种固定和移动 SDR 应用的原型设计。

ADRV9364-Z7020 SOM 经过全面测试和验证，将 RF 信号路径与高速可编程逻辑相结合。它还构成无线通信系统的RF至基带信号处理内核，便于设计人员侧重于其他差别化特性。

ADRV9364-Z7020 提供用于快速原型制作的载波卡，通过与 Xilinx Vivado 设计套件无缝集成的仿真和代码生成工具提供支持。

ADRV9364-Z7020 可以缩短 SDR 产品设计的面市时间。

EVAL-AD-FMCOMMS4-EBZ：AD9364宽带软件定义无线电板

AD-FMCOMMS4-EBZ为软件开发人员和系统架构师提供单一1 x 1收发器平台，可通过软件进行宽带调谐配置和窄带RF性能配置。

在宽带配置模式下，AD-FMCOMMS4-EBZ可以工作在AD9364的整个70 MHz至6 GHz调谐范围内，但该配置的RF性能预期必须采用带宽极宽的前端进行修正。它将符合AD9364数据手册的2.4 GHz规格，但不在电路板可以支持的整个RF调谐范围内。平台整个调谐范围的典型性能数据参见电路板文档。该配置主要用于完成定制硬件前软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 dB或1% EVM的性能。

AD-FMCOMMS4-EBZ还可采用用户配置，实现2400 – 2500 MHz频段内的优质性能。在此配置下，频段之外的调谐频率或编程配置可能会表现出较低的RF性能。该配置主要是为了帮助RF工程师连接AD9364至RF测试台（矢量信号分析仪、信号发生器等），实现优质性能。AD-FMCOMMS4-EBZ是一款高速1 x 1捷变RF收发器模拟FMC模块，在56 MHz至6 GHz频段内可进行软件调谐。
