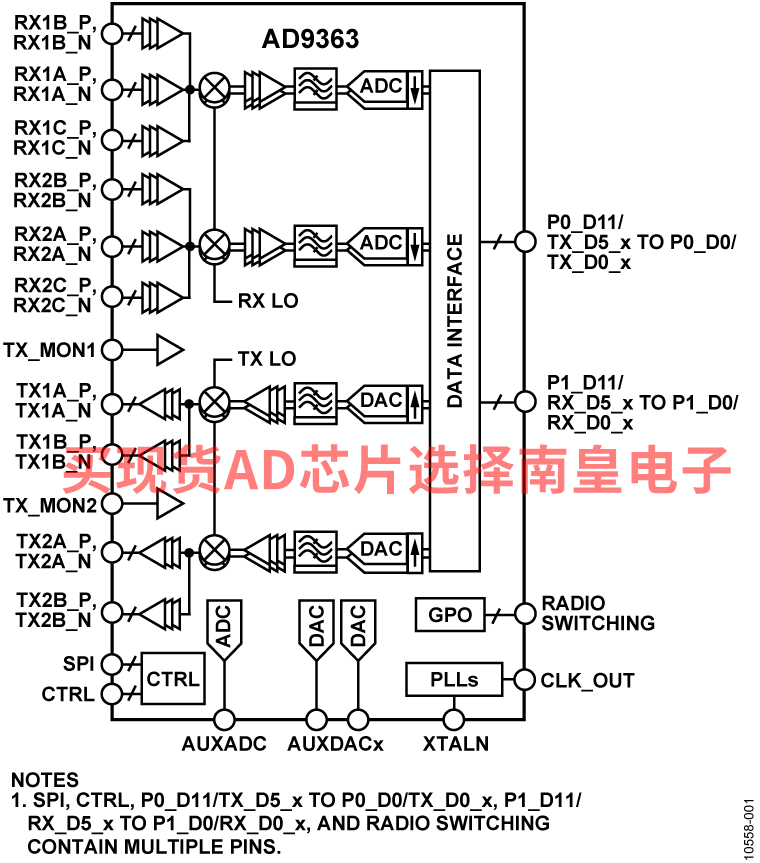

AD9363是一款高性能、高度集成的RF捷变收发器，设计用于3G和4G毫微微蜂窝应用。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9363工作频率范围为325 MHz至3.8 GHz，涵盖大部分特许执照和免执照频段。支持的通道带宽范围为200 kHz以下至20 MHz。

两个独立的直接变频接收器拥有优良的噪声系数和线性度。每个Rx子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。AD9363还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围ADC，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业较领先的34 dB Tx EVM，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载Tx功率监控器可以用作功率检测器，从而实现高度精确的Tx功率测量。

完全集成的锁相环(PLL)可针对接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了FDD系统需要的通道隔离。还集成了所有压控振荡器(VCO)和环路滤波器元件。AD9363的内核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时I/O控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至低点。AD9363采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 3G企业级毫微微蜂窝基站
• 4G毫微微蜂窝基站
• 无线视频传输

• 集成12位DAC和ADC的射频(RF) 2 × 2收发器
• 宽带宽：325 MHz至3.8 GHz
• 支持时分双工(TDD)和频分双工(FDD)工作模式
• 可调谐通道带宽(BW)：最高20 MHz
• 接收器：6路差分或12路单端输入
• 出色的接收器灵敏度，噪声系数为3 dB
• 接收(Rx)增益控制
  • 实时监控和控制信号用于手动增益
  • 独立的自动增益控制(AGC)
• 双发射器：4路差分输出
• 高线性度宽带发射器

  • 发射(Tx)误差矢量幅度(EVM)：-34 dB
  • Tx噪声：≤?157 dBm/Hz本底噪声
  • Tx监控器：66 dB动态范围，精度=1 dB
• 集成式小数N分频频率合成器
• 2.4 Hz本振(LO)步长
• CMOS/LVDS数字接口

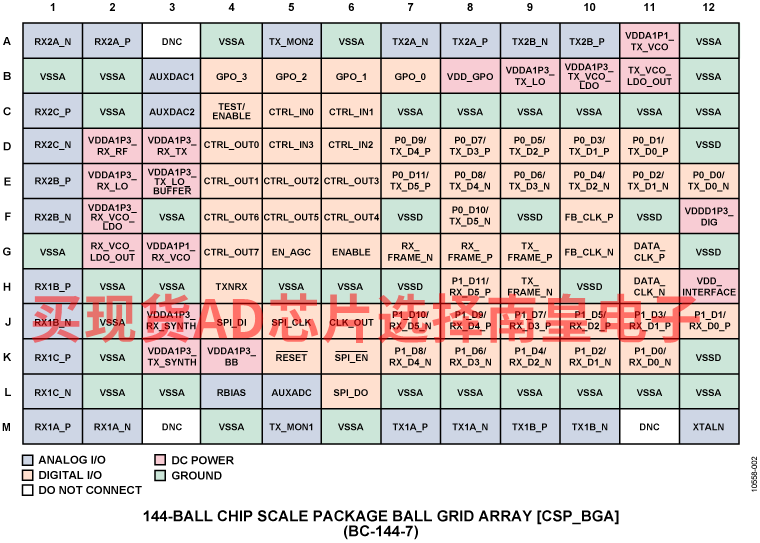

AD9363ABCZ，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：96（1000+个）

AD9363ABCZ-REEL，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：96（1000+个）

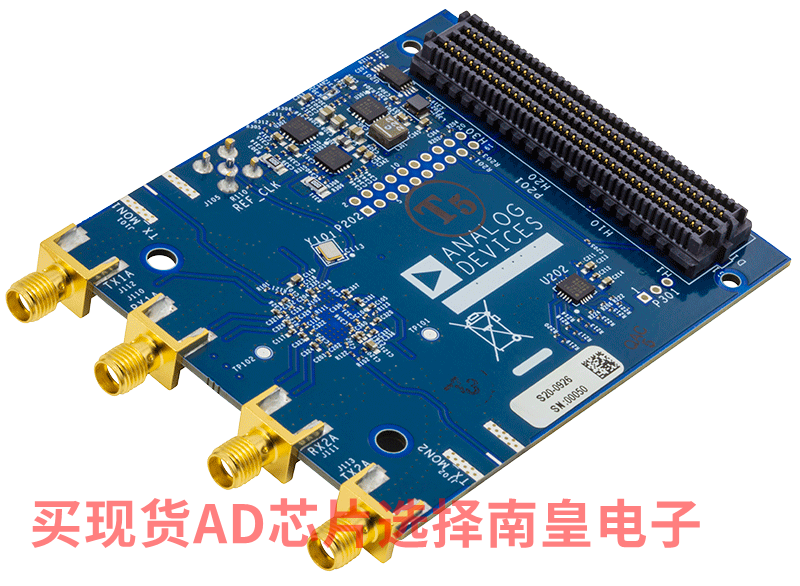

EVAL-AD-FMCOMMS3-EBZ：AD9361宽带软件自定义无线电板

AD-FMCOMMS3-EBZ是一款高速模拟模块，设计用于展示AD9361—一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz，涵盖大部分特许执照和免执照频段，通过对AD9361自身可编程改变采样速率、数字滤波器和抽取参数，使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

AD-FMCOMMS3-EBZ为软件开发人员和系统架构师提供单一平台，可在比AD-FMCOMMS2-EBZ更宽的调谐范围内工作。该板的预期射频性能必定会因很宽的频带前端而有所降低。它确实符合数据手册的2.4 GHz规格，但不在该板支持的整个射频调谐范围内。该平台支持的整个范围(70 MHz - 6 GHz )的典型性能数据参见该板的相关文档。该板主要用于完成定制硬件前软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 db或1% EVM的性能。有关以性能为导向的平台，请参阅AD-FMCOMMS2-EBZ。
