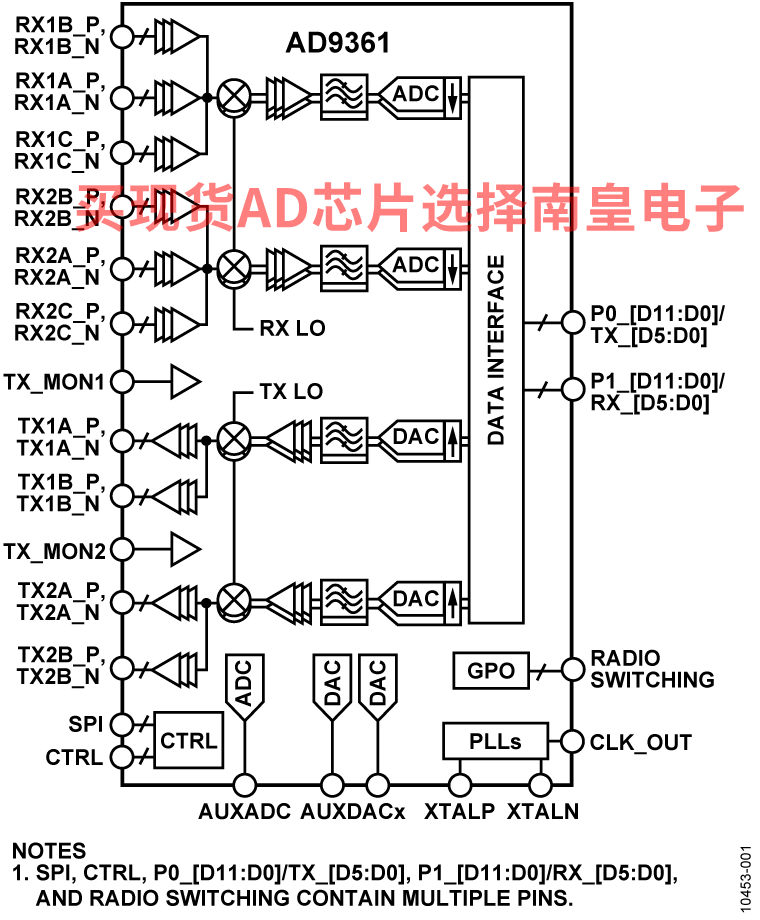

AD9361是一款面向3G和4G基站应用的高性能、高集成度的射频(RF)Agile Transceiver捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz，发射器LO工作频率范围为47 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。The AD9361还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业较佳的TX误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器，从而实现高度精确的TX功率测量。

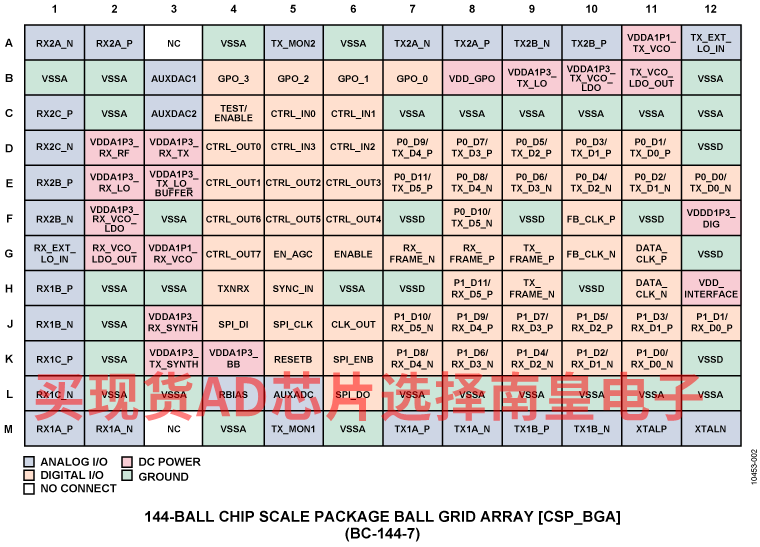

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有VCO和环路滤波器器件。AD9361的心核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时输入/输出控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至较低。AD9361采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

• 集成12位DAC和ADC的RF 2 × 2收发器
• TX频段：47 MHz至6.0 GHz
• RX频段：70 MHz至6.0 GHz
• 支持TDD和FDD操作
• 可调谐通道带宽：<200 kHz至56 MHz
• 双通道接收器：6路差分或12路单端输入
• 出色的接收器灵敏度，噪声系数为2 dB (800 MHz LO)
• RX增益控制
  • 实时监控和控制信号用于手动增益
  • 独立的自动增益控制
• 双发射器：4路差分输出
• 高线性度宽带发射器
  • TX EVM：≤?40 dB
  • TX噪声：≤?157 dBm/Hz本底噪声
  • TX监控器：动态范围≥66 dB，精度=1 dB
• 集成式小数N分频频率合成器
• 2.4 Hz最大本振(LO)步长
• 多器件同步
• CMOS/LVDS数字接口

AD9361BBCZ，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：250（100-499个）；210（1000+个）

AD9361BBCZ-REEL，封装：144-Ball CSPBGA (10mm x 10mm x 1.7mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：250（100-499个）；210（1000+个）

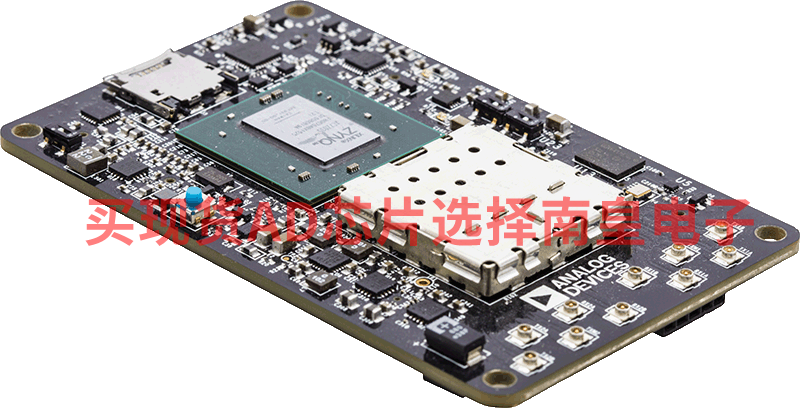

ADRV9361-Z7035：SDR 2x2系统化模块

ADRV9361-Z7035 SDR 2x2 系统化模块是一款软件定义无线电(SDR)，将 ADI 公司的 AD9361 集成式 RF Agile Transceiver 捷变收发器与 Xilinx Z7035 Zynq-7000 完全可编程 SoC 相结合。

ADRV9361-Z7035 在 70 MHz 至 6.0 GHz 范围内提供宽带 2x2 接收和发射路径，非常适合多种固定和移动 SDR 应用。

ADRV9361-Z7035 SOM 经过全面验证，将 RF 信号路径与高速可编程逻辑相结合。它还构成无线通信系统的 RF 至基带信号处理内核，便于设计人员侧重于差别化特性。

ADRV9361-Z7035 提供用于快速原型制作的载波卡，通过与 Xilinx Vivado 设计套件无缝集成的仿真和代码生成工具提供支持。

ADRV9361-Z7035 可以缩短 SDR 产品设计的面市时间。
