AD9284是一款双通道8位单芯片采样模数转换器(ADC)，支持同步工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9284采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦
1. 集成式双通道、8位250 MSPS ADC。
2. 1.8 V单电源供电，提供LVDS输出。
3. 关断选项通过引脚可编程设置进行控制。

应用

• 通信
• 分集无线电系统
• I/Q解调系统
• 电池供电仪表
• 手持式示波器
• 低成本数字示波器
• OTS：光纤视频

• 1.8 V单电源供电
• 信噪比(SNR)：49.3 dBFS（200 MHz输入，250 MSPS）
• 无杂散动态范围(SFDR)：65 dBc（200 MHz输入，250 MSPS）
• 低功耗：314 mW（250 MSPS）
• 片内基准电压源和采样保持
• 各通道1.2 V峰峰值模拟输入范围
• 差分输入、500 MHz带宽

• DNL: ±0.2 LSB
• 串行端口控制选项
  -- 偏移二进制、格雷码或二进制补码数据格式
  -- 可选时钟占空比稳定器
  -- 内置可选数字测试码生成功能
• 引脚可编程关断功能
• 提供48引脚LFCSP封装

AD9284BCPZ-250，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：35.29（100-499个）；30（1000+个）

AD9284BCPZRL7-250，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：35.29（100-499个）；30（1000+个）

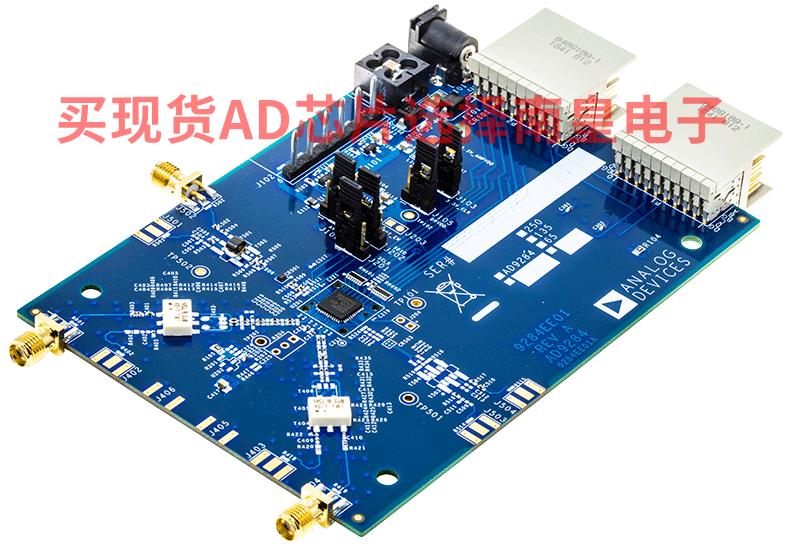

EVAL-AD9284：AD9284 评估板

本页提供AD9284的评估板文档和订购信息。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
