AD9276的基本参数
- 制造厂商:AD
- 产品类别:标准高速模数转换器
- 技术类目:标准高速模数转换器
- 功能描述:八通道LNA/VGA/AAF/ADC和CW I&Q解调器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
AD9276的产品详情:
AD9276具有低成本、低功耗、小尺寸、易于使用等优点。它内置8个通道,每通道包含一个低噪声前置放大器(LNA)的可变增益放大器(VGA)、一个抗混叠滤波器(AAF)、一个12位采样速率为10MSPS至80MSPS的模数转换器(ADC)和一个相位旋转可编程的I&Q解调器。
各通道的主要特性包括:可变增益范围42dB、全差分信号路径、有源输入前置放大器端接、最大增益高达52dB、转换速率最高达80MSPS的ADC。面向要求小封装尺寸的应用,该器件的通道针对动态性能和低功耗进行了优化。

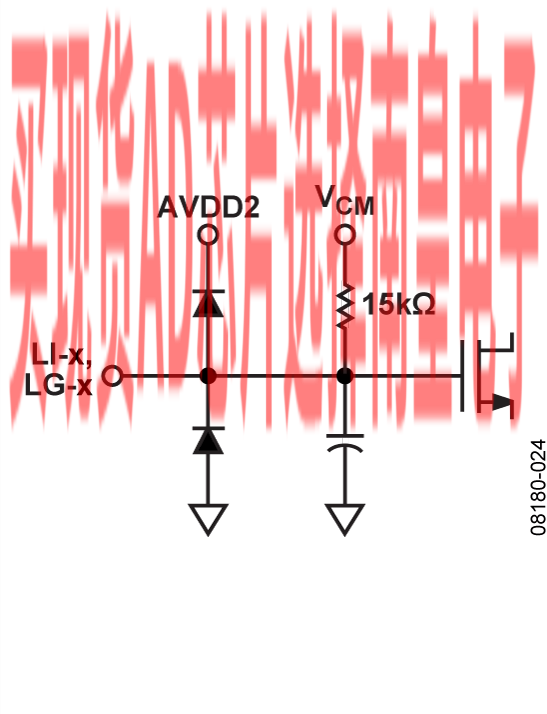

LNA具有单端到差分的增益,通过SPI(串行外设接口)可选择。当增益为21.3dB时,LNA输入噪声典型值为0.75 nV/√Hz,当增益等于最大值时,整个通道的输入等效噪声为0.85 nV/√Hz。如果噪声带宽(NBW)为15MHz,LNA增益为21.3dB,则输入SNR(信噪比)约为92dB。在CW(连续波)多普勒模式,每个LNA输出驱动一个I&Q解调器。每个解调器都具有16个相位设置,可通过SPI独立对相位旋转进行编程。
应用
- 医疗成像/超声
- 汽车雷达
AD9276的优势和特点:
- 8个带LNA、VGA、AAF、ADC和I&Q解调器的通道
- 低噪声前置放大器(LNA)——欲了解更多信息,请查看数据手册。
- 可变增益放大器(VGA)
衰减器范围=-42dB到0dB
后置放大增益=21dB/24dB/27dB/30dB
dB线性增益控制 - 抗混叠滤波器(AAF)
可编程的2阶LPF(低通滤波器),截止频率范围为8MHz到18MHz
可编程HPF(高通滤波器) - 模数转换器(ADC)——欲了解更多信息,请查看数据手册。
- CW模式I&Q解调器
独立的可编程相位旋转
输出动态范围每通道>160dBc/√Hz
- 低功耗,当以12位/40MSPS(TGC)采样时,每通道功耗为195mW
- 在CW多普勒模式,每通道功耗为90mW
- 灵活的关断模式
- 过载恢复时间<10 ns
- 从低功耗待机模式快速恢复,<2 μs
- 100引脚TQFP-EP封装
AD9276具体的完整产品型号参数及价格(美元):
AD9276BSVZ,封装:100-Lead TQFP (14mm x 14mm),包装形式及数量:托盘,90,工作温度:-40 to 85C,AD官网报价:81.43(100-499个);69.22(1000+个)
AD9276的评估套件:
EVAL-AD9276:AD9276 评估板
本页提供AD9276的评估板文档和订购信息。
HSC-ADC-EVALCZ:基于FPGA的数据采集套件
HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板,采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC,并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电,PC便立即开始评估。
丰富的可销售AD代理库存,专业的销售团队可随时响应您的紧急需求,目标成为有价值的AD代理
