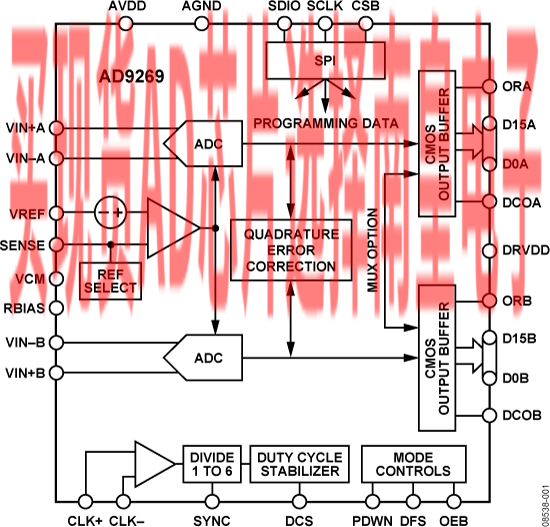

AD9269是一款单芯片、双通道、16位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。借助一个正交纠错模块可纠正直接变频接收机中模拟解调器所产生的失配（失调电压、增益和相位）。采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。

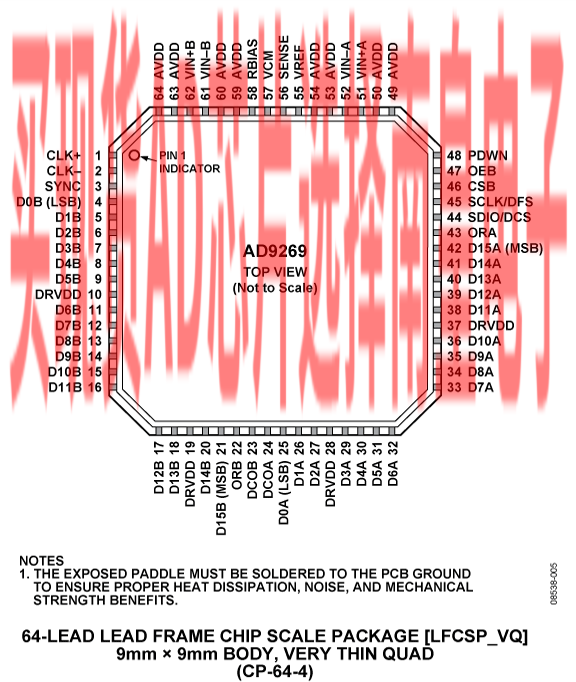

AD9269采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机
  GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声
• 雷达/LIDAR

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比(SNR)：
  77 dBFS（10 MHz输入）
  73 dBFS（170 MHz输入）
• 无杂散动态范围(SFDR)：
  90 dBc（10 MHz输入）
  78 dBc（170 MHz输入）
• 低功耗：
  每个通道42 mW (20 MSPS)
  每个通道95 mW (80 MSPS)

• 差分输入、700 MHz带宽
• 片内基准电压源和采样保持电路
• 2 V峰峰值差分模拟输入
• 微分非线性(DNL)：±0.2 LSB
• 串行端口控制选项
  正交纠错（增益、失调电压和相位）
• 欲了解更多特性，请参考数据手册

AD9269BCPZ-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：69.38（100-499个）；58.8（1000+个）

AD9269BCPZ-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：84.25（100-499个）；71.4（1000+个）

AD9269BCPZ-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：104.3（100-499个）；88.39（1000+个）

AD9269BCPZRL7-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：69.38（100-499个）；58.8（1000+个）

AD9269BCPZRL7-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：84.25（100-499个）；71.4（1000+个）

AD9269BCPZRL7-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：104.3（100-499个）；88.39（1000+个）

AD9269BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：119.08（100-499个）；100.91（1000+个）

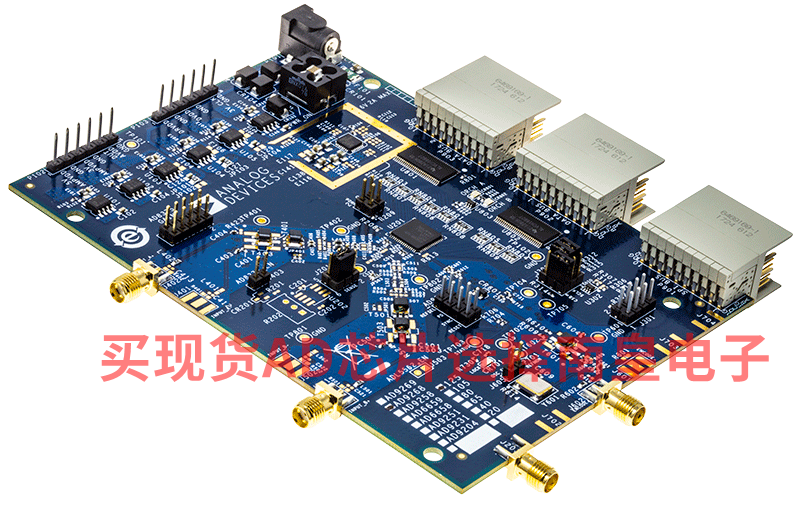

EVAL-AD9269：AD9269 评估板

本页提供评估AD9269的评估板文档和订购信息。

AD9269-80EBZ用于评估双通道16位ADC AD9269。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9269的SPI可编程功能。

AD9269数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
