AD9268是一款双通道、16位、125 MSPS模数转换器(ADC)，设计用来支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

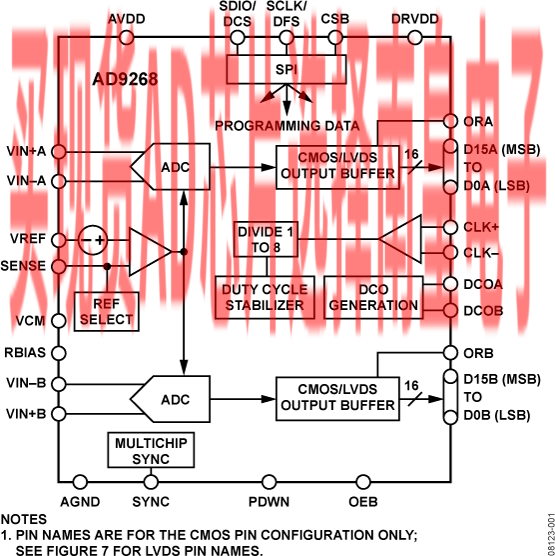

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出误差校正逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据可以直接路由至两个外部16位输出端口，这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的省电选项可以明显降低功耗。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

AD9268采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

产品聚焦

片内抖动选项通过低功耗模拟输入改善SFDR性能。

专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以支持1.8 V CMOS或LVDS输出。

标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、省电模式、测试模式以及基准电压模式等。

与AD9258引脚兼容，使16位产品可轻松迁移至14位产品。AD9268还与面向较低采样速率、低功耗应用的AD9251、AD9231和AD9204系列产品（计划于2009年5月发布）引脚兼容。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  GSM、EDGE、W-CDMA、LTE、
  CDMA2000、WiMAX、TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
• 超声设备

• 信噪比(SNR)：78.2 dBFS (70 MHz)
• 无杂散动态范围(SFDR)：88 dBc (70 MHz)
• 低功耗：750 mW (125 MSPS)
• 1.8 V模拟电源供电
• 1.8 V CMOS或LVDS输出电源

• 1至8整数输入时钟分频器
• 中频采样频率达300 MHz
• 小信号输入噪声：−153.6 dBm/Hz（200 Ω输入阻抗、70 MHz、125 MSPS）
• 可选片内抖动
• 欲了解更多特性，请参考数据手册

AD9268BCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：173.04（100-499个）；147.08（1000+个）

AD9268BCPZ-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：197.76（100-499个）；168.1（1000+个）

AD9268BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：146.86（100-499个）；124.84（1000+个）

AD9268BCPZRL7-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

AD9268BCPZRL7-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：197.76（100-499个）；168.1（1000+个）

AD9268BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：146.86（100-499个）；124.84（1000+个）

EVAL-AD9268：AD9268 评估板

本页提供评估AD9268的评估板文档和订购信息。

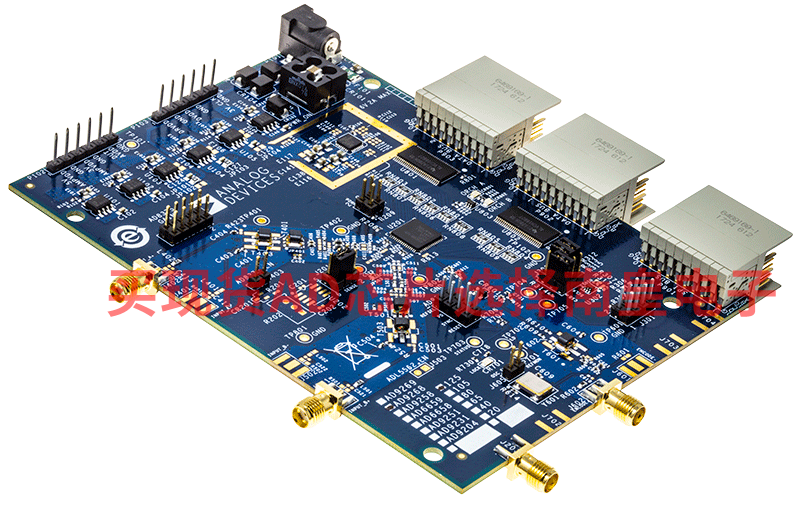

AD9268-125EBZ用于评估双通道16位ADC AD9268。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9268的SPI可编程功能。

AD9268数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
