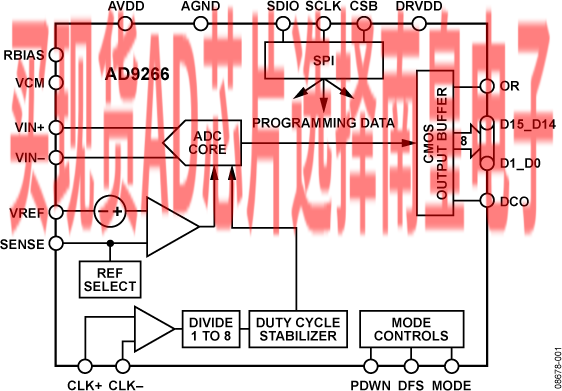

AD9266是一款单芯片、单通道、16位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，采用1.8 V电源供电。 内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。 可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个具有内部可选1至8分频比的差分时钟输入来控制所有内部转换周期。 可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

交错数字输出数据格式为偏移二进制、格雷码或二进制补码。 一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。 支持1.8 V和3.3 V CMOS电平。

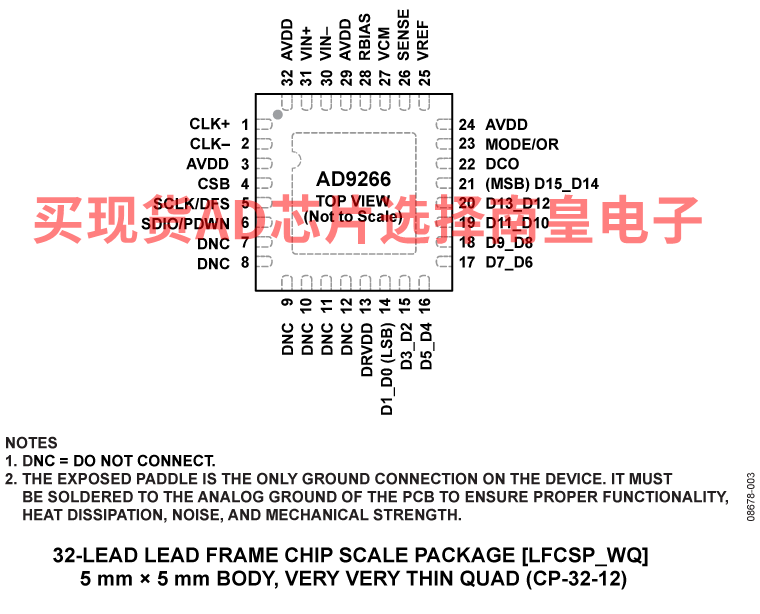

AD9266采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

AD9266-EP支持防务和航空航天应用（AQEC标准）。

产品特色

AD9266采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。

取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。

标准串行端口接口支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO和数据输出（D15_D14至D1_D0）时序和偏移调整、以及基准电压源模式等。

AD9266采用32引脚LFCSP封装，符合RoHS标准，与10位ADC AD9609、12位ADC AD9629和14位ADC AD9649引脚兼容，因此采样速率为20 MSPS至80 MSPS的10位和16位转换器可轻松实现升级。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机：
  GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 频谱分析仪
• 雷达/LIDAR

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比(SNR)：77.6 dBFs（9.7 MHz输入）
• 无杂散动态范围(SFDR)：95 dBc（9.7 MHz输入）
• 信噪比(SNR)：76.6 dBFs（100 MHz输入）
• 无杂散动态范围(SFDR)：85 dBc（100 MHz输入）
• 总功耗低： 59 mW (20MSPS)
  123 mW (80MSPS)
• 差分输入、700 MHz带宽
• 片内基准电压源和采样保持电路
• 差分非线性(DNL)：±0.3 LSB
• 欲了解更多特性，请参考数据手册

AD9266-EP支持防务和航空航天应用（AQEC标准）

• 下载AD9266-EP数据手册 (pdf)
• 军用温度范围（−55 ℃至+125 ℃）
• 受控制造基线
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12660 DSCC图纸号

AD9266BCPZ-20，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：39.53（100-499个）；33.6（1000+个）

AD9266BCPZ-40，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：49.42（100-499个）；42（1000+个）

AD9266BCPZ-65，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：61.18（100-499个）；52（1000+个）

AD9266BCPZ-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：68.23（100-499个）；58（1000+个）

AD9266BCPZRL7-20，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：39.53（100-499个）；33.6（1000+个）

AD9266BCPZRL7-40，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：49.42（100-499个）；42（1000+个）

AD9266BCPZRL7-65，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：61.18（100-499个）；52（1000+个）

AD9266BCPZRL7-80，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：68.23（100-499个）；58（1000+个）

AD9266TCPZ-65EP，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 125C，AD官网报价：84.62（100-499个）；71.92（1000+个）

AD9266TCPZRL7-65EP，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：84.62（100-499个）；71.92（1000+个）

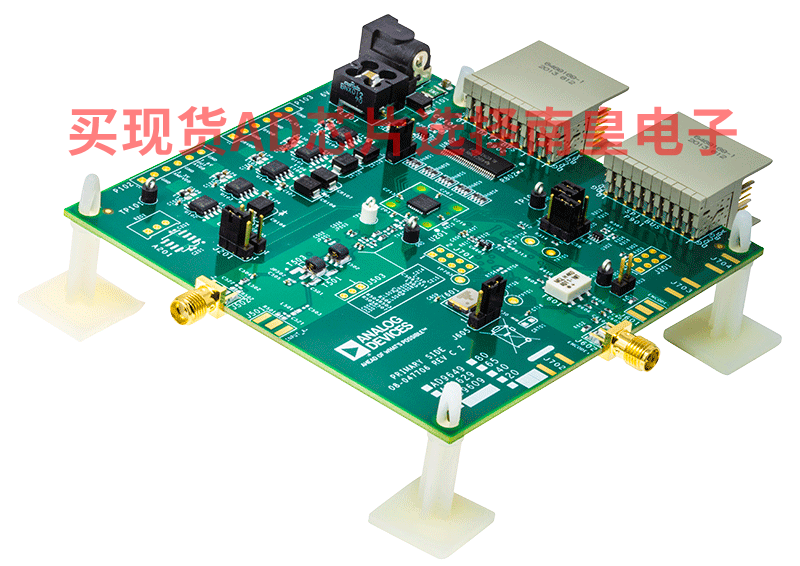

EVAL-AD9266：AD9266 评估板

本页提供评估AD9266的评估板文档和订购信息。

AD9266-80EBZ用于评估单通道16位ADC AD9266。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9266的SPI可编程功能。

AD9266数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板 page页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
