AD9262是一款双通道、16位模数转换器(ADC)，采用连续时间Σ-Δ架构，可在10 MHz输入带宽实现86 dB的动态范围。连续时间Σ-Δ架构独有的集成功能与特性可大大简化其使用性能，并且只需极少的外部器件。

AD9262具有阻性输入阻抗，可显著降低对驱动器放大器的要求。此外，32倍过采样五阶连续时间环路滤波器可显著衰减带外信号和混叠，因而输入端无需外部滤波器。

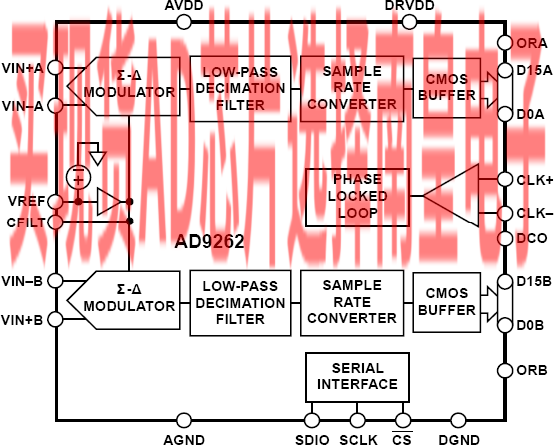

外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。片内抽取滤波器和采样速率转换器可将调制器数据速率从640 MSPS降至用户定义的输出数据速率（30 MSPS至160 MSPS），从而实现更高效、更直接的接口。

AD9262集成一个直流校正和正交估算模块，用于校正两个通道之间的增益和相位失配。在直接变频接收机等复信号处理应用中，此功能模块可发挥重要作用。

数字输出数据格式为偏移二进制、格雷码或二进制补码。数据时钟输出(DCO)用来确保接收逻辑以正确的时序工作。AD9262还新增一项特性，可以在一条16位总线上交错提供通道A与通道B数据，从而简化电路板布线。

该ADC提供2.5 MHz、5 MHz和10 MHz三种不同带宽选择，采用1.8 V模拟电源和1.8 V至3.3 V数字电源工作，功耗为675 mW。AD9262采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

产品聚焦

连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。

无源输入结构可降低对驱动器放大器的要求，或者省去驱动器放大器。

32倍过采样比和高阶环路滤波器可提供出色的混叠抑制性能，降低对抗混叠滤波器的要求，或者省去抗混叠滤波器。

集成的抽取滤波器、采样速率转换器、PLL时钟乘法器和基准电压源使该器件易于使用。

采用1.8 V单模拟电源和1.8 V至3.3 V输出电源供电。

标准串行端口接口(SPI)支持各种产品特性和功能。

应用

• 基带正交接收机：CDMA2000、WCDMA、多载波GSM/EDGE、802.16x、LTE
• 正交采样仪表
• 医疗设备
• 无线电探测和测距(RADAR)

• 信噪比(SNR)：83 dB (85 dBFS)（最高10 MHz输入）
• 无杂散动态范围(SFDR)：87 dBc（最高10 MHz输入）
• 噪声系数：15 dB
• 输入阻抗：1 kΩ
• 功耗：600 mW

• 1.8 V 模拟电源供电
• 1.8 V 至3.3 V输出电源
• 可选带宽
  2.5 MHz/5 MHz/10 MHz 实数
  5 MHz/10 MHz/20 MHz 复数
• 提供仅具有双通道调制器功能的版本(AD9267)
• 输出数据速率：30 MSPS至160 MSPS
• 欲了解更多特性，请参考数据手册

AD9262BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：42.35（100-499个）；36（1000+个）

AD9262BCPZ-10，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：67.76（100-499个）；57.6（1000+个）

AD9262BCPZ-5，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：52.24（100-499个）；44.4（1000+个）

AD9262BCPZRL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：42.35（100-499个）；36（1000+个）

AD9262BCPZRL7-10，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：67.76（100-499个）；57.6（1000+个）

AD9262BCPZRL7-5，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：52.24（100-499个）；44.4（1000+个）

EVAL-AD9262：AD9262评估板

本页提供AD9262的评估板文档和订购信息。
