AD9258是一款双通道、14位 、125 MSPS模数转换器(ADC)，旨在支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

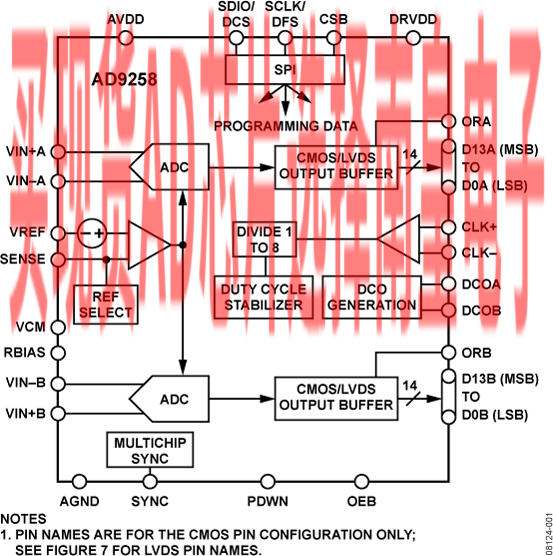

这款双通道ADC内核采用多级 、 差分流水线架构 ， 并集成了输出纠错逻辑 。 每个ADC均具有宽带宽 、 差分采样保持模拟输入放大器 ， 支持用户可选的各种输入范围 。 集成基准电压源可简化设计 。 占空比稳定器可用来补偿ADC时钟占空比的波动 ， 使转换器保持出色的性能。

ADC输出数据可以直接路由至两个外部14位输出端口，这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的省电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9258采用64引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

产品聚焦

片内扰动选项可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。

专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持1.8 V CMOS或LVDS输出。

标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、节电模式、测试模式以及基准电压模式等。

与AD9268引脚兼容，14位产品可轻松转换至16位产品。AD9258还与面向较低采样速率、低功耗应用的AD9251、AD9231和AD9204系列产品引脚兼容。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  GSM, EDGE, WCDMA, LTE,
  CDMA2000, WiMAX, TD-SCDMA
• I/Q 解调系统
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
• 超声设备

• 信噪比(SNR)：77.6 dBFS（70 MHz、125 MSPS）
• 无杂散动态范围(SFDR)：88 dBc（70 MHz、125 MSPS）
• 低功耗：750 mW (125 MSPS)
• 1.8 V 模拟电源供电

• 1.8 V CMOS 或LVDS输出电源
• 1至8整数输入时钟分频器
• 中频采样频率达300 MHz
• 欲了解更多特性，请参考数据手册

AD9258BCPZ-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：101.97（100-499个）；86.68（1000+个）

AD9258BCPZ-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：135.96（100-499个）；115.57（1000+个）

AD9258BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：80.34（100-499个）；68.29（1000+个）

AD9258BCPZRL7-105，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：101.97（100-499个）；86.68（1000+个）

AD9258BCPZRL7-125，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：135.96（100-499个）；115.57（1000+个）

AD9258BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：80.34（100-499个）；68.29（1000+个）

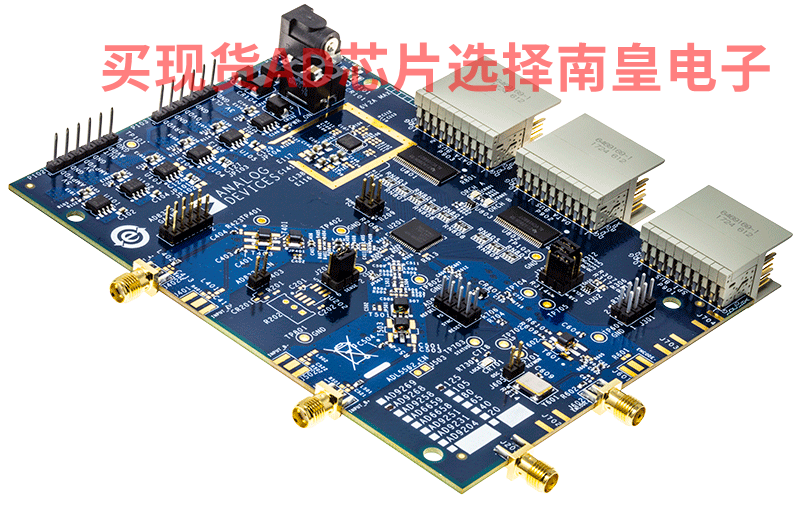

EVAL-AD9258：AD9258 评估板

本页提供评估AD9258的评估板文档和订购信息。

AD9258-80EBZ用于评估双通道14位ADC AD9258。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9258的SPI可编程功能。

AD9258数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
