- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：8通道、14位、65 MSPS串行LVDS 1.8 V模数转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD9257S-CSL是一款8通道、14位、65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率可高达65 MSPS，专为出色的动态性能与低功耗而优化，适合要求小尺寸封装的应用。
该ADC要求采用1.8 V单电源供电以及低压正发射极耦合逻辑(LVPECL)/CMOS/低压差模信号(LVDS)兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道，禁用所有通道时，典型功耗为1 mW。该ADC内置多种功能特性，可充分提高器件灵活性、降低系统成本，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

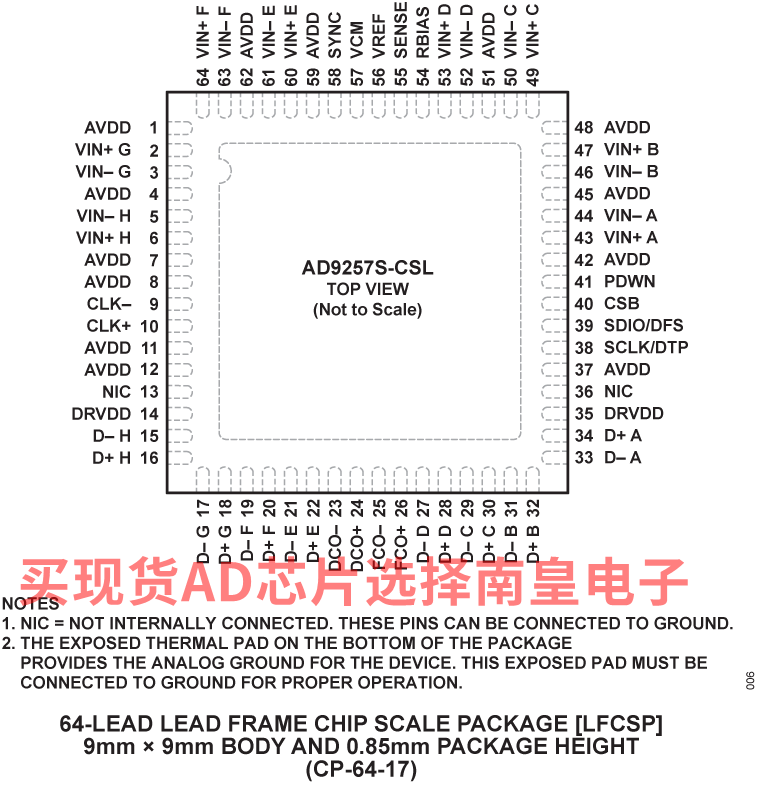

AD9257S-CSL采用符合RoHS标准的64引脚架构芯片级(LFCSP)封装。该器件的额定温度范围为−55°C至+125°C。该产品受美国专利保护。如需了解更多应用和技术信息，请参阅商用航空级产品计划手册和AD9257数据手册。
产品特色
应用
- 近地轨道(LEO)空间有效载荷
- 正交和分集无线电接收器
- 光学成像
- 低功耗：每通道55 mW（65 MSPS），功率选项可调整
- 信噪比(SNR)：75.5 dB（至奈奎斯特频率）
- 无杂散动态范围(SFDR)：91 dBc（至奈奎斯特频率）
- 差分非线性(DNL) = ±0.6 LSB（典型值）；积分非线性(INL) = ±1.1 LSB（典型值）
- 串行LVDS（ANSI-644，默认）
- 低功耗，减少信号选项（类似于IEEE 1596.3）
- 数据时钟输出和帧时钟输出
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 1.8 V电源供电
- 串行端口控制
- 全芯片及单一通道省电模式
- 灵活的位定向
- 生成内置及用户自定义数字测试码
- 可编程时钟与数据对准
- 可编程输出分辨率
- 待机模式
商用航空级特性
- 军用温度范围（−55℃至+125℃）
- 晶圆扩散批次可追溯性
- 辐射批次验收测试(RLAT)
- 总电离辐射剂量(TID)
- 辐射基准
- 单粒子闩锁(SEL)
AD9257TCPZ-65-CSL，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-55 to 125C，AD官网报价：457.55（100-499个）；343.76（1000+个）
AD9257TCPZ-65-CSL，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-55 to 125C，AD官网报价：457.55（100-499个）；343.76（1000+个）
