AD9255是一款14位、125 MSPS模数转换器(ADC)，旨在支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

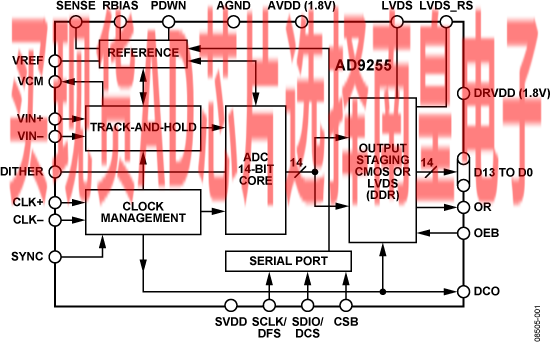

该ADC内核采用多级差分流水线架构，集成输出纠错逻辑，在125 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

它具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过奈奎斯特速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9255的功耗与成本均有所降低，适用于通信、仪器仪表和医疗成像等应用。

采用一个差分时钟输入来控制所有内部转换周期。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器在较宽的输入时钟占空比范围内保持出色的性能。集成基准电压源可简化设计。

ADC输出数据格式为并行1.8 V CMOS或LVDS (DDR)。数据输出时钟用来确保接收逻辑具有正确的锁存时序。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。需要时，灵活的省电选项可以明显降低功耗。可选的片内扰动功能可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。

AD9255采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

• 通信
• 多模式数字接收机(3G)
  GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
• 超声设备

• 信噪比(SNR)：78.3 dBFS（70 MHz、125 MSPS）
• 无杂散动态范围(SFDR)：93 dBc（70 MHz、125 MSPS）
• 低功耗：371 mW (125 MSPS)
• 1.8 V模拟电源供电
• 1.8 V CMOS或LVDS输出电源
• 1至8整数输入时钟分频器
• 中频采样频率达300 MHz

• 小信号输入噪声：−153.4 dBm/Hz（200 Ω输入阻抗、70 MHz、125 MSPS）
• 可选片内抖动
• 可编程ADC内部基准电压源
• 集成ADC采样保持输入
• 欲了解更多特性，请参考数据手册

AD9255BCPZ-105，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：65.44（100-499个）；55.62（1000+个）

AD9255BCPZ-125，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：87.14（100-499个）；74.08（1000+个）

AD9255BCPZ-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：47.98（100-499个）；40.79（1000+个）

AD9255BCPZRL7-105，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：65.44（100-499个）；55.62（1000+个）

AD9255BCPZRL7-125，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：87.14（100-499个）；74.08（1000+个）

AD9255BCPZRL7-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：47.98（100-499个）；40.79（1000+个）

EVAL-AD9255：AD9255 评估板

本页提供AD9255的评估板文档和订购信息。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
