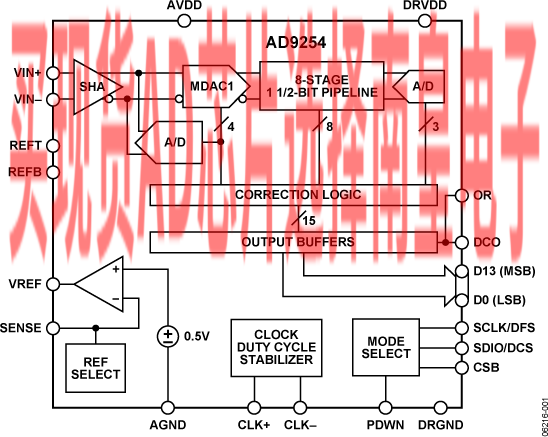

AD9254是一款单芯片、14位、150 MSPS模数转换器（ADC），采用1.8 V单电源供电，内置一个高性能采样保持放大器（SHA）和片内基准电压源。该产品采用多级差分流水线架构，内置输出纠错逻辑，在150 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9254的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个差分时钟输入来控制所有内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数字输出时钟（DCO）用来确保接收逻辑具有正确的锁存定时。

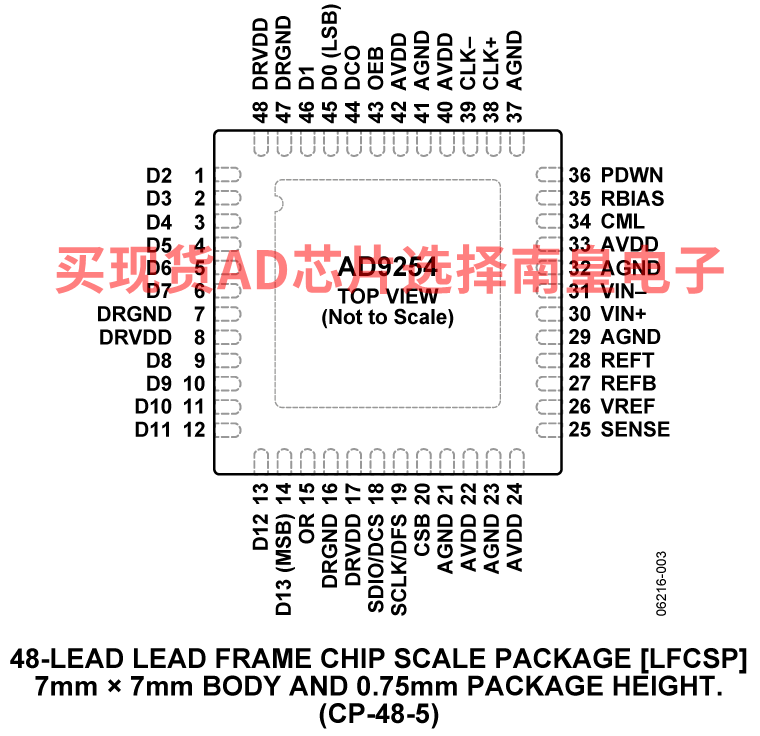

AD9254采用48引脚LFCSP_VQ封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

应用

• 超声设备
• 使用IF采样的通信接收机
• CDMA2000、WCDMA、TD-SCDMA和WiMax
• 电池供电仪表
• 手持式示波表
• 低成本数字示波器
• 宏蜂窝、微蜂窝、微微蜂窝基础设施

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比(SNR)：71.8 dBc（72.8 dBFS，至70 MHz输入）
• 无杂散动态范围(SFDR)：84 dBc（至70 MHz输入）
• 低功耗：430 mW (150 MSPS)
• 差分输入、650 MHz带宽
• 片内基准电压源和采样保持放大器
• DNL = ±0.4 LSB

• 灵活的模拟输入范围：1 V p-p至2 V p-p范围
• 数据格式：偏移二进制、格雷码或二进制补码
• 时钟占空比稳定器
• 数据输出时钟
• 串行端口控制
  • 生成内置可选择数字测试码
  • 可编程时钟与数据对准

AD9254BCPZ-150，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：80.93（100-499个）；68.8（1000+个）

AD9254BCPZRL7-150，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：80.93（100-499个）；68.8（1000+个）

EVAL-AD9254：AD9254 评估板
