AD9253是一款4通道、14位、80 MSPS/105 MSPS/125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

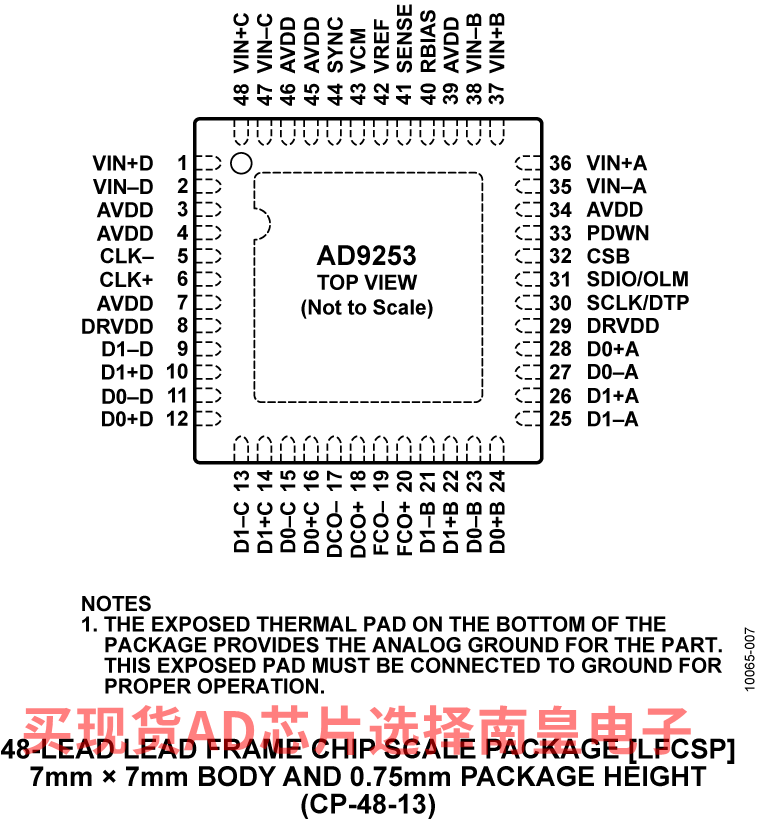

AD9253采用符合RoHS标准的48引脚LFCSP封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

应用

• 医疗成像和无创超声检测
• 正交无线电接收器
• 分集无线电接收器
• 光纤网络
• 测试设备

• 1.8 V电源供电
• 低功耗：每通道110 mW （125 MSPS），功率选项可调整
• 信噪比(SNR)：74 dB（至奈奎斯特频率）
• 无杂散动态范围(SFDR)：90 dBc（至奈奎斯特频率）
• 差分非线性(DNL)=±0.75 LSB（典型值）- 积分非线性（INL）= ±2.0 LSB（典型值）
• 串行LVDS（ANSI-644，默认）、低功耗，减少信号选项（类似于IEEE 1596.3）
• 650 MHz全功率模拟带宽
• 欲了解更多特性，请参考数据手册

• 下载AD9253-EP数据手册 (pdf)
• 军用温度范围
  （−55°C至+125°C）
• 受控制造基线
• 认证数据可应要求提供
• V62/13627 DSCC图纸号

AD9253BCPZ-105，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：140.4（100-499个）；119.34（1000+个）

AD9253BCPZ-125，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：164.4（100-499个）；139.74（1000+个）

AD9253BCPZ-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：88.8（100-499个）；75.48（1000+个）

AD9253BCPZRL7-105，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：140.4（100-499个）；119.34（1000+个）

AD9253BCPZRL7-125，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：164.4（100-499个）；139.74（1000+个）

AD9253BCPZRL7-80，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：88.8（100-499个）；75.48（1000+个）

AD9253TCPZ-125EP，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-55 to 125C，AD官网报价：240（100-499个）；204（1000+个）

AD9253TCPZR7-125EP，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-55 to 125C，AD官网报价：240（100-499个）；204（1000+个）

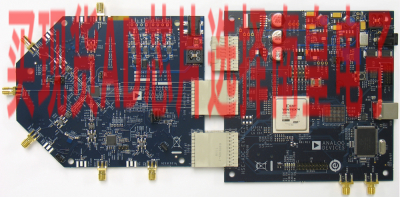

EVAL-AD9253：AD9253 评估板

AD9253CE01A评估板用于评估AD9253-125和AD9633-125四通道14和12位ADC。本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALC的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9253和AD9633的SPI可编程功能。用户指南UG-328提供用于配置器件进行实验室性能评估的文档和说明。（WIKI知识库）

AD9253和AD9633数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
