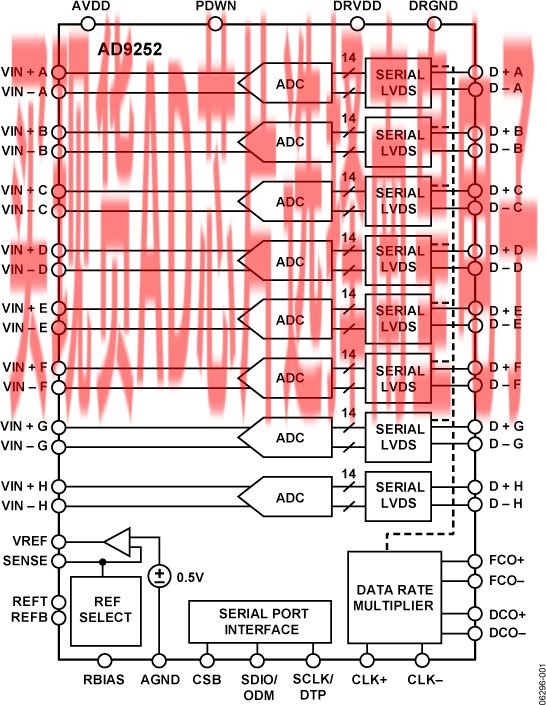

AD9252是一款8通道、14位、50 MSPS模数转换器(ADC)，内置一个片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该器件的转换速率最高可达50 MSPS，具有杰出的动态性能与低功耗特性，适合于小封装尺寸极为重要的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟(DCO)用于在输出端捕获数据，以及一个帧时钟(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态；禁用所有通道时，典型功耗低于2 mW。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

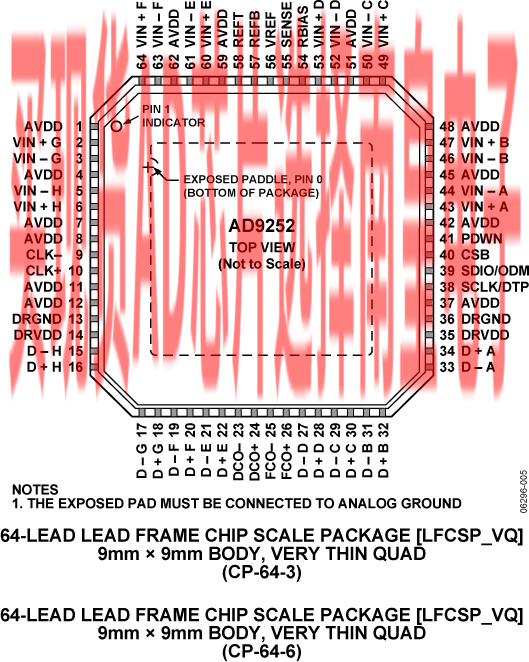

AD9252采用符合RoHS标准的64引脚LFCSP封装，额定温度范围为-40℃至+85°C工业温度范围。

产品聚焦

小尺寸：一个小型封装中集成8个ADC。

低功耗：每通道93.5 mW（50 MSPS）。

易于使用：数据时钟输出（DCO）的工作频率高达350 MHz，支持双倍数据速率（DDR）操作。

使用灵活：SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

引脚兼容系列产品，包括AD9212（10位）和AD9222（12位）。

应用

医疗成像和无损超声检测

便携式超声和数字波束形成系统

正交无线电接收机

分集无线电接收机

磁带机

光纤网络

测试设备

数据手册, Rev. A, 12/07

• 一个封装中集成8个模数转换器（ADC）
• 功耗：每通道93.5 mW（50 MSPS）
• 信噪比（SNR）：
  73 dB（至奈奎斯特频率）
• 无杂散动态范围(SFDR)：84 dBc（至奈奎斯特频率）
• 出色的线性度：
  微分非线性（DNL）= ±0.4 LSB（典型值）；
  积分非线性（INL）= ±1.5 LSB（典型值）

• 串行LVDS（ANSI-644，默认）
  低功耗，减少信号选项（类似于IEEE 1596.3）
• 数据时钟输出和帧时钟输出
• 325 MHz全功率模拟带宽
• 2 V p-p输入电压范围
• 1.8 V电源供电
• 欲了解更多信息，请参考数据手册

AD9252ABCPZ-50，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：79.43（100-499个）；67.55（1000+个）

AD9252ABCPZRL7-50，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：79.43（100-499个）；67.55（1000+个）

EVAL-AD9252：AD9252 评估板

本页提供AD9252的评估板文档和订购信息。

---

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
