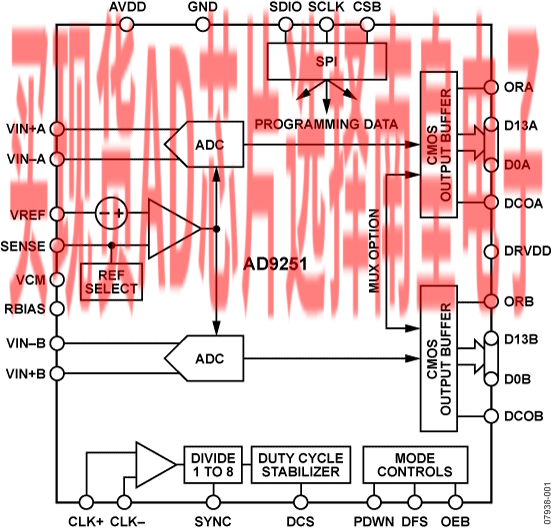

AD9251是一款单芯片、双通道、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器（ADC），采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。

AD9251采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

应用

• 通信
• 分集无线电系统
• 多模式数字接收器：
  GSM、EDGE、 W-CDMA、 LTE、
  CDMA2000、WiMAX、TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声
• 雷达/LIDAR

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 信噪比（SNR）：
  74.3 dBFS（9.7 MHz输入）
  71.5 dBFS（200 MHz输入）
• 无杂散动态范围（SFDR）：
  93 dBc（9.7 MHz输入）
  80 dBc（200 MHz输入）

• 低功耗：
  每个通道33 mW (20 MSPS)
  每个通道73 mW (80 MSPS)
• 片内基准电压源和采样保持电路
• 片内基准电压源和采样保持电路
• DNL：±0.45 LSB
• 欲了解更多特性，请参考数据手册

AD9251BCPZ-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：26.89（100-499个）；22.87（1000+个）

AD9251BCPZ-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：34.73（100-499个）；29.53（1000+个）

AD9251BCPZ-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：50.9（100-499个）；43.26（1000+个）

AD9251BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：54.53（100-499个）；46.36（1000+个）

AD9251BCPZRL7-20，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：26.89（100-499个）；22.87（1000+个）

AD9251BCPZRL7-40，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：34.73（100-499个）；29.53（1000+个）

AD9251BCPZRL7-65，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：50.9（100-499个）；43.26（1000+个）

AD9251BCPZRL7-80，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：54.53（100-499个）；46.36（1000+个）

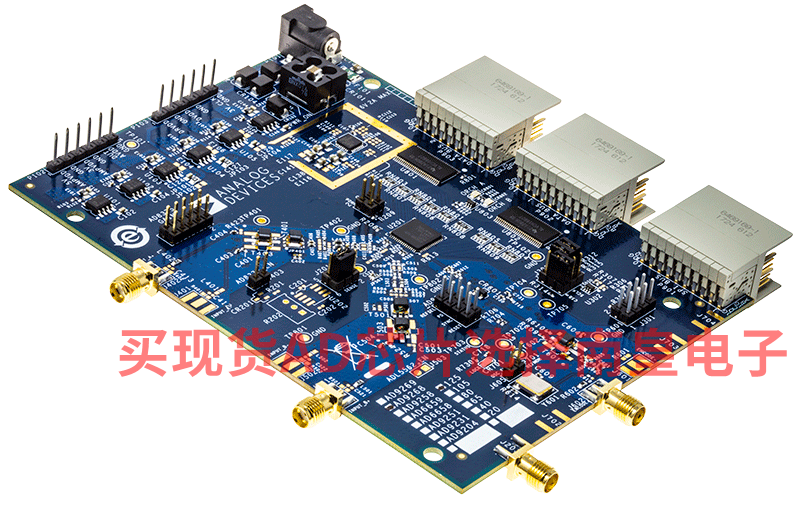

EVAL-AD9251：AD9251 评估板

本页提供评估AD9251的评估板文档和订购信息。

AD9251-80EBZ用于评估双通道14位ADC AD9251。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，可让用户使用AD9251的SPI可编程功能。

AD9251数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
