AD9250是一款双通道14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

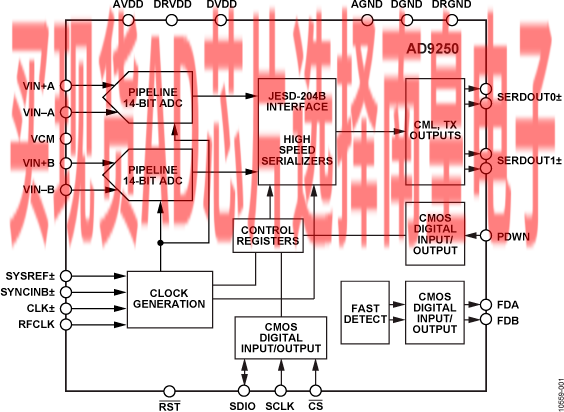

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

默认情况下，ADC输出数据直接路由至两个JESD204B串行输出通道，这些输出设置为CML电平。四种模式支持M = 1或2（单通道或双通道转换器）与L = 1或2（单通道或双通道）的任意组合。在双通道ADC模式下，数据可以通过两个通道以最高采样速率250 MSPS发送。但是，如果通过一个通道发送数据，则仅支持最高125 MSPS的采样速率。器件提供同步输入（SYNCINB±和SYSREF±）。

需要时，灵活的关断选项可以明显降低功耗。每个通道通过专用快速检测引脚支持可编程超量程电平检测。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

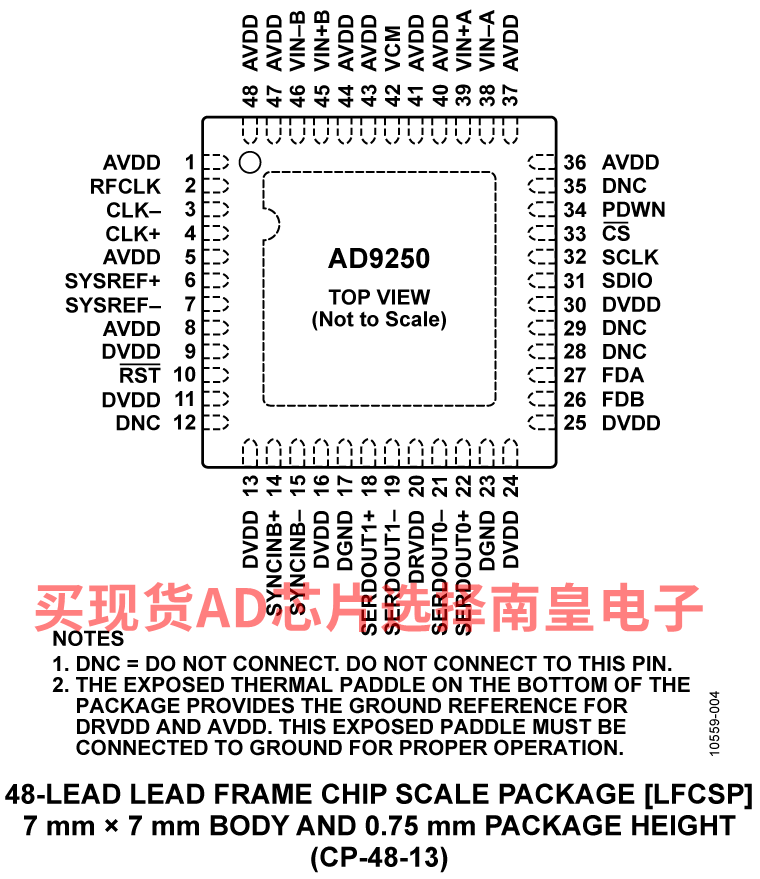

AD9250采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品特色

集成双通道、14位、170 MSPS/250 MSPS ADC。

可配置的JESD204B输出模块支持每通道最高5 Gbps的采样速率。

片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。

支持可选RF时钟输入以简化系统板设计。

取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

采用1.8 V单电源供电。

标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、省电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。

应用
•分集无线电系统
•多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
•HFC数字反向路径接收器
•I/Q解调系统
•智能天线系统
•电子测试与测量设备
•雷达接收机
•COMSEC无线电架构
•IED检测/干扰系统
•通用软件无线电
•宽带数据应用

• JESD204B Subclass 0或Subclass 1编码串行数字输出
• 信噪比(SNR)：70.6 dBFS（185 MHz AIN，250 MSPS）
• 无杂散动态范围(SFDR)：88 dBc（185 MHz AIN，250 MSPS）
• 总功耗：
  711 mW (250 MSPS)
• 1.8 V电源电压

• 1.8 V电源电压
• 1至8整数输入时钟分频器
• 采样速率最高达250 MSPS
• 中频采样频率最高达400 MHz
• 模数转换器(ADC)内置基准电压源
• 欲了解更多特性，请参考数据手册

AD9250BCPZ-170，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：102.34（100-499个）；86.99（1000+个）

AD9250BCPZ-250，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：185.75（100-499个）；157.88（1000+个）

AD9250BCPZRL7-170，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：102.34（100-499个）；86.99（1000+个）

AD9250BCPZRL7-250，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：185.75（100-499个）；157.88（1000+个）

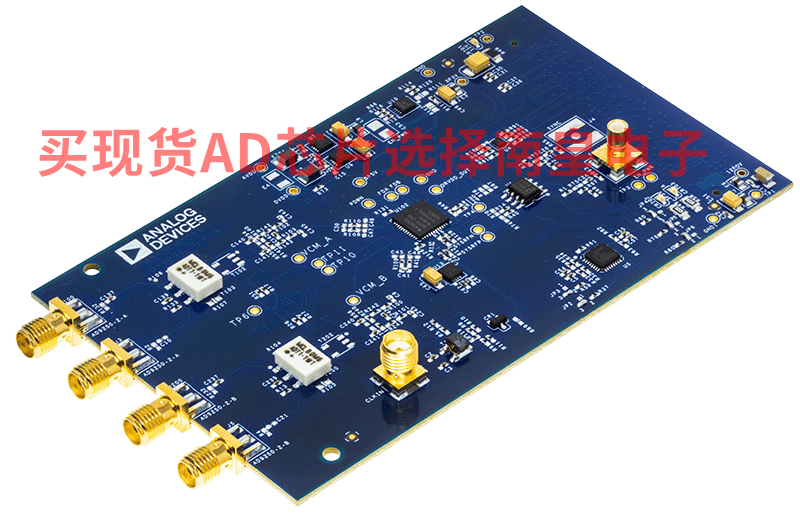

EVAL-AD9250：AD9250评估板

AD9250-250EBZ用于评估双通道14位ADC AD9250。本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9250的SPI可编程功能。

AD9250数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeedproductssupport@analog.com。
